Le miniscanner Handscan complète la famille de solutions Floormap pour l’inspection des planchers de réservoirs.
Caractéristiques
- Haute probabilité de détection de la corrosion
- Fonctionnement intuitif à la portée du personnel semi-qualifié
- Différentes tailles de têtes de balayage pour sonder les tuyaux et réservoirs de petites dimensions
- Solution idéale pour les planchers de réservoirs de moins de 15 m (49,2 pi)
- Scanner compact avec manche télescopique
- Inspection de la partie annulaire des plaques du plancher et de l’espace sous les canalisations
- Technologie d’aimant permanent de dernière génération
- Module de commande alimenté séparément par une batterie
- Solution d’inspection économique
Détails
Aussitôt que le scanner détecte des signes de corrosion supérieurs au seuil programmé, il déclenche des alarmes visuelles et sonores.

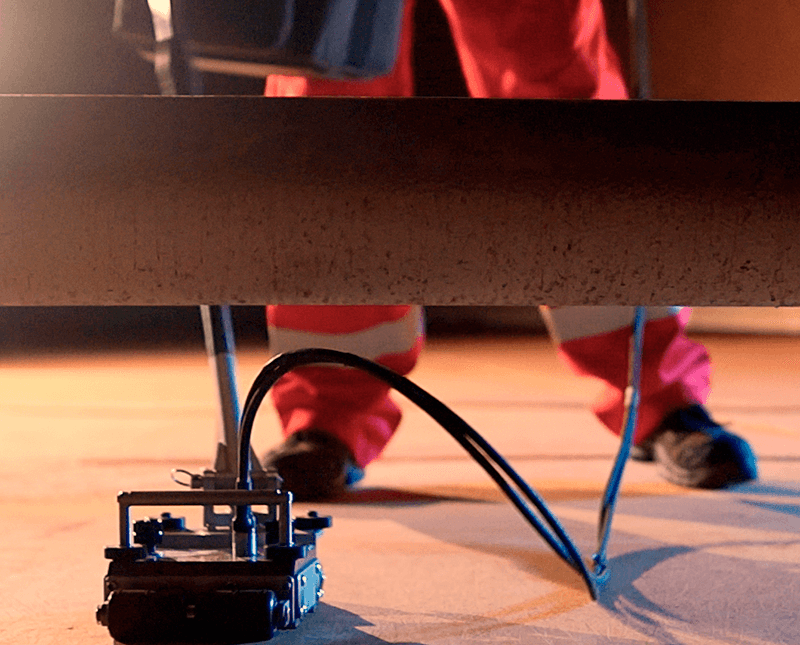

L’appareil compact doté d’un manche télescopique est idéal pour inspecter les zones difficiles d’accès, comme la partie annulaire des plaques du plancher, l’espace sous les canalisations et les serpentins de chauffage.
Les données d’inspection qu’il enregistre peuvent être exportées manuellement vers le logiciel de cartographie et d’inspection Silverwing, utilisé avec un module Floormap, pour dresser un bilan complet de l’état du plancher du réservoir.
Fonctionnement
On relie d’abord la tête de balayage et le module de commande avec le câble prévu à cette fin, puis on allume le module de commande. Ensuite, au moyen d’un tuyau de référence qui présente des anomalies artificielles connues, on étalonne l’épaisseur du plancher et le seuil de déclenchement de l’alarme. Enfin, on fait glisser la tête de balayage sur le plancher du réservoir à inspecter, en gardant un œil sur le module de commande. On fait une marque sur le plancher à l’endroit où l’alarme se déclenche en vue d’y revenir pour valider la présence de corrosion, généralement avec un appareil à ultrasons.
Spécifications
GÉNÉRALITÉS
- Flux de fuite magnétique (MFL)
- 16 capteurs à effet Hall
- 150 mm (6 po)
- Poussée et traction manuelles
- 0,5 m/s (1,6 pi/s)
- Télescopique
- Dégagement minimal sous les canalisations de 120 mm (4,7 po)
- 15 mm (0,6 po)
- Oui, à condition qu’ils soient amagnétiques
- 6 mm (0,24 po)
10 % sous les plaques de 6 mm (0,24 po) exemptes d’enduit
20 % sous les plaques de 6 mm (0,24 po) recouvertes d’un enduit
- 5 m (16,4 pi)
- Batterie de 12 V
- Conforme aux règles de l’IATA encadrant le transport de masses magnétisées
- 18 kg (39,6 lb), poids combiné de la tête de balayage et du module de commande
