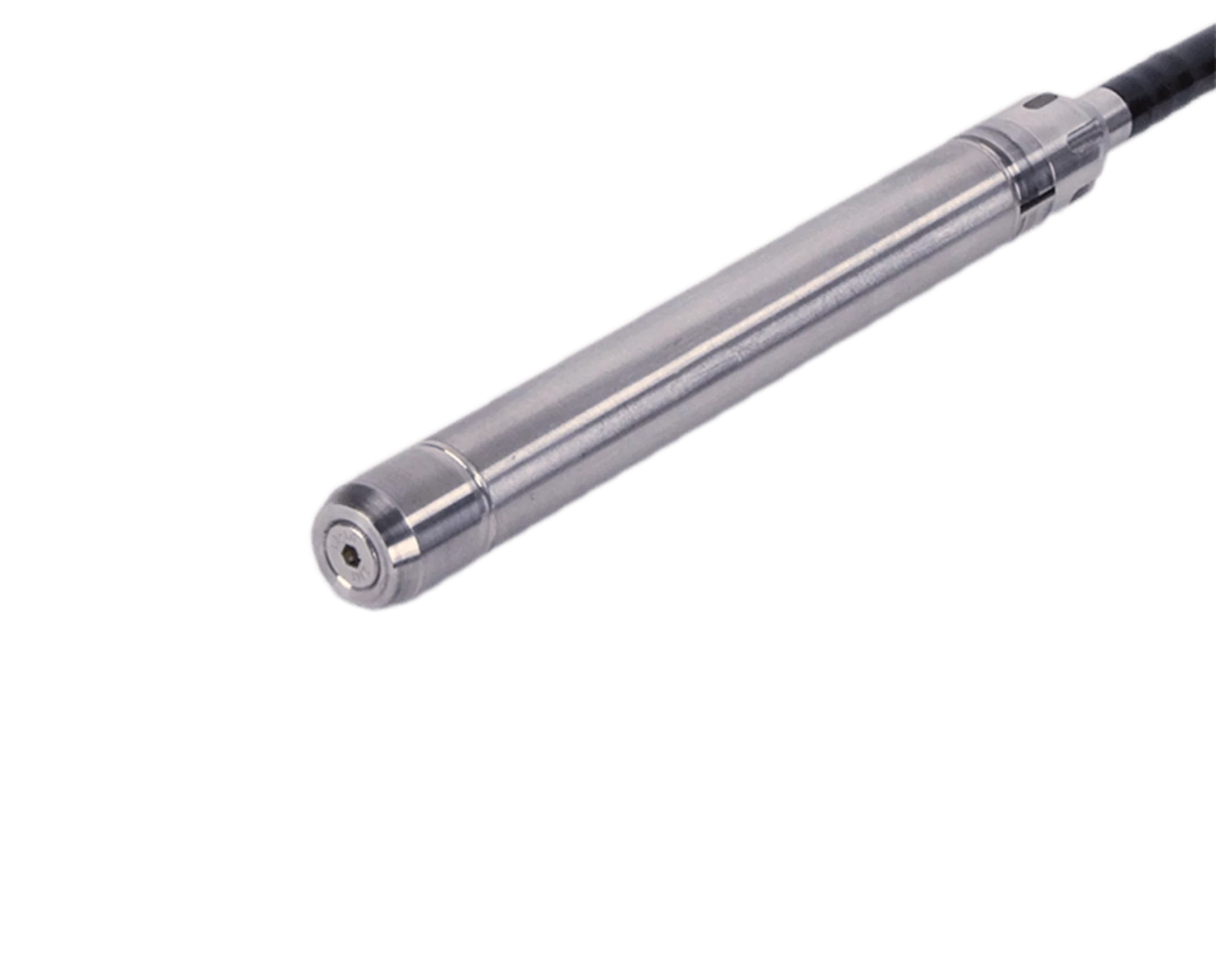

Eddyfi® a fait passer le test en champ proche (NFT) à un nouveau niveau, en le suralimentant avec une gamme de bobines, donnant ainsi naissance à la technologie NFA (Near-Field Array). Il est conçu pour inspecter efficacement et de manière fiable les tubes à ailettes en aluminium et les échangeurs de chaleur ferromagnétiques.
Caractéristiques
- Inspection haute résolution du tube du refroidisseur d'air du ventilateur à ailettes à des vitesses NFT
- Détection de fissures axiales et circonférentielles en un seul passage
- Imagerie C-scan intuitive
- Aussi facile à utiliser que les sondes NFT
- Guides d'usure remplaçables en acier trempé
- Conception robuste et poly résistant aux plis
- Grande variété de diamètres de sonde
Détails
Les tubes en acier au carbone à ailettes en aluminium sont le composant tubulaire le plus difficile à inspecter. Les ailettes externes en aluminium sur ces tubes influencent grandement la qualité des signaux d'inspection. Nos sondes [NFA] (/ fr / technology / nearfield-array-nfa-1) peuvent facilement détecter les défauts courants trouvés dans les tubes de refroidissement d'air de ventilateur à ailettes ou les échangeurs de chaleur ferromagnétiques. Ils comprennent: piqûres de diamètre intérieur (ID), fissuration interne au niveau des plaques tubulaires, érosion interne et perte de paroi.
Séminaire en ligne
Échangeurs de chaleur refroidis par air à ailettes: comparaison des techniques d'inspection pour des résultats optimaux
- En savoir plus sur les techniques d'inspection conventionnelles et comment elles se comparent ([NFT] (/ fr / technology / nearfield-testing-nft), [MFL] (/ fr / technology / magnetique-flux-fuite-mfl), PSEC)
- En savoir plus sur les techniques d'inspection plus avancées et comment elles se comparent (NFA, [IRIS] (/ fr / technology / internal-rotative-inspection-system-iris))
Besoin d'aide pour trouver la bonne sonde de tube?
Avantages
Performances et qualité de la baie
Les sondes Eddyfi NFA peuvent avoir jusqu'à 30 bobines, optimisées pour les performances. Ils sont multiplexés, ce qui produit des signaux de haute qualité, permet une imagerie C-scan à une vitesse de balayage de 305 mm / s (12 pouces / s) dans des tubes allant de 19,05 à 38,10 mm (0,75 à 1,5 pouces).
Capacité de dimensionnement
Le NFA donne à nos sondes la haute résolution nécessaire pour détecter et dimensionner de manière fiable les petits défauts volumétriques (environ 3 mm / 0,125 pouces) en un seul passage.
Facilité d'utilisation
Contrairement à d'autres techniques d'inspection, nos sondes NFA sont faciles à utiliser. Parce qu'ils n'incorporent aucun aimant, ils sont faciles à pousser et à tirer à travers les tubes et ne sont pas aussi sensibles à la vitesse de traction que les sondes MFL. Les sondes NFA ne nécessitent pas non plus d'eau ni d'outils complexes, ce qui les rend beaucoup plus faciles à utiliser que IRIS.
Imagerie intuitive
Avec [Magnifi ® ] d'Eddyfi (https://www.eddyfi.com/products/magnifi-software/), vous pouvez afficher les données de sonde NFA sous forme de scans 2D / 3D C, intuitifs et riche en informations. Cela permet la discrimination et le dimensionnement des défauts.
Durabilité
Nos sondes NFA sont équipées de guides en acier trempé résistant à l'usure pour maintenir un décollage constant et donner des résultats plus fiables. Ces guides sont remplaçables, donc lorsqu'ils s'usent, il est facile de continuer à utiliser la même sonde.
Ils sont également équipés d'un poly haut de gamme résistant aux plis, améliorant la convivialité et la durée de vie de la sonde.
Utilisez le ** _ repérage de numéro de pièce _ ** pour voir quelles sondes Eddyfi sont disponibles ou utilisez le [créateur de sonde de tube] (https://www.eddyfi.com/tubing-probe-creator/) pour déterminer quelles sondes conviennent le mieux application particulière.
Spécifications
GÉNÉRAL
- Absolue
- Réseau (piqûres, circonférentielles et axiales)
- 305 mm / s (12 pouces / s)
- 3 mm (0,125 pouces)
- Ferreux, acier au carbone et alliages d'acier à faible teneur en carbone
- 9 mm (0,375 po) en nylon de qualité supérieure sans pli
- Connecteur matriciel 160 broches
- Norme d'étalonnage NFT modifiée
