Eddyfi® Magnifi® est un logiciel intégré d’acquisition et d’analyse de données d’inspection électromagnétique en constante évolution. Il bénéficie d’une interface utilisateur graphique intuitive adaptée aux appareils modernes, de puissantes fonctions de création de rapports et de gestion des données, ainsi que de simples configurations d’inspection.
Caractéristiques
- Assistant complet étape par étape pour la configuration de l'inspection
- Licence basée sur le cloud
- Détection de l'intelligence artificielle (IA) pour les inspections de tubes ECT.
- Analyse assistée pour toutes les techniques de tubage

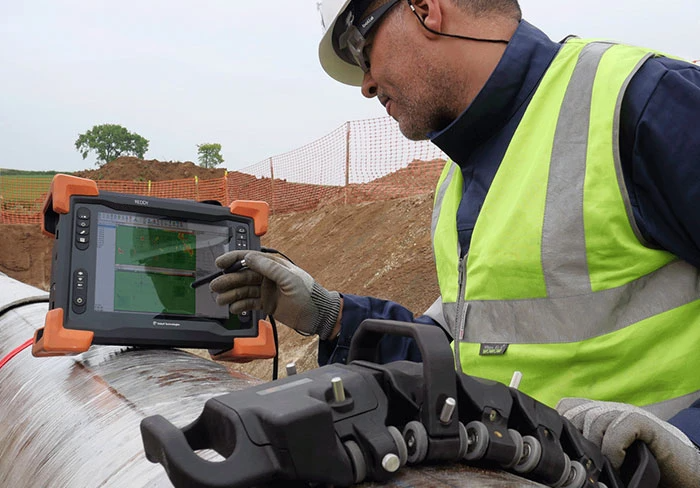

- Prise en charge des sondes Spyne™ pré-uniformisées
- Traitement avancé du signal et analyse des données
Nous proposons notre logiciel soit par abonnement annuel, soit par licence perpétuelle avec mises à jour intégrées. Apprenez-en plus et voyez comme c'est simple ici.
Détails
Multi-technologie et entièrement personnalisable
Introduit en 2011, le logiciel Magnifi est utilisé par des milliers d'opérateurs dans le monde pour l'inspection d'un large éventail de composants. Depuis sa première version, il a intégré plusieurs technologies et est devenu encore plus polyvalent au fil du temps.
Inspections avancées des tubes d'échangeurs de chaleur avec :
- Technologie des courants de Foucault [ECT] (/en/technologie/eddy-current-testing-ect) et réseau de courants de Foucault [ECA] (/en/technologie/eddy-current-array-eca).
- Technologie du champ proche NFT et réseau en champ proche NFA
- Technologie de champ lointain RFT et réseau de champ lointain RFA
- Fuite de flux magnétique MFL
- Système d'inspection rotatif interne [IRIS](/fr/technologie/système d'inspection rotatif interne-iris)
Inspections de surface avancées avec :
Magnifi intègre plusieurs dispositions, processus d'étalonnage et options d'affichage afin de personnaliser les paramètres pour les outils les plus adaptés à chaque inspection. Très polyvalent, Magnifi permet également d'importer et de créer des configurations de sondes personnalisées si nécessaire.
Magnifi permet d'utiliser une grande variété d'outils pour traiter les données brutes. Des outils spécifiques à la technologie ont également été intégrés dans le logiciel, tels que :
- C-scans 2D et 3D
- Filtres en temps réel
- Seuils de détection automatique
- Courbes de dimensionnement et superpositions
- Affichage des canaux superposés
- Champs d'information personnalisables
- Curseur de soustraction et bien plus encore.
Dernières innovations
Magnifi 5 inclut désormais la nouvelle technologie de champ lointain multiéléments (RFA) et une famille complète de sondes dédiées à l'inspection des tubes ferreux. Le c-scan permet une meilleure compréhension de la morphologie des défauts, et la matrice de capteurs augmente la détection des caractéristiques externes par rapport à la RFT conventionnelle. Le premier module d'intelligence artificielle en instance de brevet visant à améliorer l'efficacité et la confiance dans les rapports finaux est également disponible dans Magnifi 5. Cette innovation permet également d'acquérir des données de meilleure qualité pour les inspections par ECT.
Traitement avancé du signal
En combinaison avec les sondes de la plus haute résolution du secteur, Magnifi intègre des balayages C 2D et 3D, rendant l'analyse plus intuitive et les résultats plus faciles à interpréter. Jusqu'à 256 canaux bruts peuvent être générées par l'activation séquentielle des bobines et affichés en une seule fois dans un seul C-scan adapté aux besoins spécifiques de la détection.
Une interface réfléchie
Magnifi a été conçu pour faciliter le travail des utilisateurs. Son interface est moderne et comprend des bandes qui regroupent les icônes de manière logique et efficace. Le logiciel est divisé en deux parties : le Backstage qui permet d'ajuster les paramètres les plus généraux tels que les préférences et les noms de fichiers, et la scène avant qui est dédiée à l'acquisition et à l'analyse des données.
Configuration rapide
La création de votre configuration peut se faire à l'aide d'un assistant étape par étape. En sélectionnant les paramètres du composant que vous devez inspecter, le logiciel recommandera automatiquement les bonnes fréquences et les bons filtres et suggérera une façon de calibrer et de construire vos courbes d'étalonnage. Les sondes à réseau de surface sont également reconnues automatiquement par Magnifi lorsqu'elles sont connectées à l'instrument, ce qui facilite la sélection de la bonne configuration et des paramètres d'inspection.
Enregistrement automatique pour l'inspection des tubes
L'acquisition et l'enregistrement des données peuvent être activés automatiquement lorsque la sonde entre ou sort d'un tube. Cela permet à la personne qui acquiert les données de ne pas avoir à activer ces fonctions manuellement sur l'ordinateur ou sur l'instrument. Il est également possible d'afficher en gros caractères le nombre de tubes en cours de balayage pour en garder la trace lorsqu'on est loin de l'écran.
Créer des rapports en quelques étapes simples
De nombreux modèles de rapports peuvent être sélectionnés dans Magnifi et liés aux entrées de rapports effectuées dans le logiciel. Quelques étapes seulement sont nécessaires pour générer un rapport avec des champs personnalisables, une photo du composant, une liste de défauts, des graphiques perspicaces et le logo de votre entreprise. Il est ainsi facile de fournir un rapport d'inspection final avant de quitter le chantier.
Raccourcis clavier
Les fonctions fréquemment utilisées, de l'acquisition à l'analyse, peuvent être exécutées à l'aide de raccourcis clavier. Magnifi 5 permet de configurer des raccourcis clavier personnalisés, par exemple pour entrer l'indication souhaitée en utilisant le canal et la méthode de mesure sélectionnés.
Détection d'indications
Le module Indications permet à l'utilisateur de définir différentes zones ou même des types de formes d'onde pour déclencher un seuil de détection. Ces zones de détection peuvent être appliquées aux canaux conventionnels ou aux C-scans et peuvent être ajustées directement sur le Lissajous. Pour les C-scans, lorsqu'une indication atteint ce seuil, elle est automatiquement encadrée et affichée dans une liste. En cliquant sur l'indication, les curseurs sont automatiquement ajustés pour une analyse plus fine du signal.
Introduction de l'intelligence artificielle (IA) pour les inspections de tubes
Le premier outil de ce type pour les inspections de tubes ECTL'intelligence artificielle (IA) dans les inspections ECT
En utilisant un processus en instance de brevet avec des réseaux neuronaux d'IA, Magnifi détecte et positionne automatiquement des curseurs sur les plaques tubulaires, les plaques de support et les défauts pendant les inspections des tubes d'échangeurs de chaleur ECT. Activé en quelques clics, le module AI-ECT vise à améliorer la confiance dans l'analyse et à favoriser la collecte de données de meilleure qualité. Il est simple à apprendre et facile à utiliser tant lors de l'acquisition que de l'analyse.
Les résultats de l'IA sont les localisations potentielles suggérées des indications ; ils ne sont pas destinés à être un outil de rapport automatique. Il reste de la responsabilité d'un analyste certifié de choisir les indications qui doivent être rapportées.
En savoir plusCollectez des données de qualité supérieure
Grâce à un dépistage automatique pendant l'acquisition, la détection AI pour ECT peut instantanément valider si les données de la longueur totale du tube ont été collectées.
Analyse assistée pour toutes les techniques de tubage
En plus de la détection basée sur l'IA, Magnifi offre un ensemble complet d'outils pour détecter automatiquement les points de repère et les indications : -Test par courants de Foucault ECT
- Test en champ lointain RFT
- Test en champ proche NFT
- Fuite de flux magnétique MFL
- DefHi ECA
- Réseau en champ proche NFA.
Grâce à une représentation visuelle avec des cases de détection, l'utilisateur peut facilement ajuster les paramètres de détection en fonction des conditions du tube.
En savoir plus
Trouver rapidement les informations essentielles
Une fois que les réseaux neuronaux d'IA ont passé les données au peigne fin, deux outils supplémentaires permettent à l'analyste de trouver rapidement les outils supplémentaires qu'il souhaite communiquer. Le tri et le filtrage des listes de tubes, par exemple :
- Trier les tubes par ordre décroissant du nombre d'indications potentielles.
- Afficher uniquement les tubes avec des résultats d'IA
- Afficher les tubes dont le test DQV a échoué.
Le regroupement des défauts permet à l'analyste de créer des groupes d'indications en fonction du canal, de la plage d'amplitude et de la plage de phase. Ceci est particulièrement utile avec les tubes présentant des quantités notables d'indications. indications.
Un nouveau système de licences qui vous facilite la vie
Les licences logicielles sont désormais activées en quelques secondes et peuvent être facilement partagées au sein de votre équipeSTD et PRO
La version Standard (STD) de Magnifi desktop prend en charge jusqu'à cinq technologies en modes conventionnels : ECT, RFT, MFL, NFT et IRIS. La version Professionnelle (PRO) permet d'accéder à des inspections avancées avec des capteurs matriciels pour ECA, TECA, MFLA et NFA. Les acquisitions ECT sont désormais alimentées par les modules d'Intelligence Artificielle (IA) introduits dans Magnifi 5.
GO et GO AC

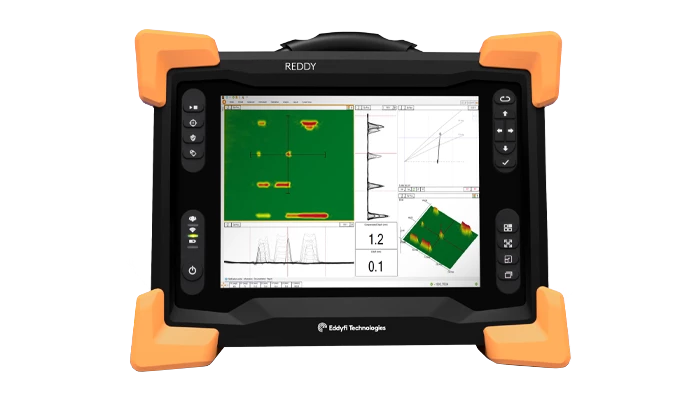

Doté d'une technologie de pointe, le système Reddy® combine une grande portabilité et une expérience utilisateur intuitive. combine une grande portabilité avec une expérience utilisateur intuitive. Pour inspections de surface avec ECA et MFL array, Reddy est piloté par Magnifi GO, la version embarquée de Magnifi desktop. Pour les inspections de bobines ECT et de tubes AC, la version Magnifi GO AC offre des séquences d'acquisition automatisées intégrées et des des capacités d'analyse avancées pour la création de rapports à la volée.
ACQ
Lors d'un redressement, le temps est un facteur essentiel. La licence Magnifi Acquisition (ACQ) prend en charge toutes les fonctionnalités nécessaires pour maximiser la collecte de données de haute qualité sur les tubes d'échangeurs thermiques avec les technologies conventionnelles (ECT, RFT, NFT, MFL, et IRIS). Les acquisitions ECT sont maintenant alimentées par les modules AI introduits dans Magnifi 5. La détection de l'IA pendant l'acquisition peut d'acquisition peut garantir instantanément la collecte de données sur toute la longueur du tube pour une qualité des données.
CPN

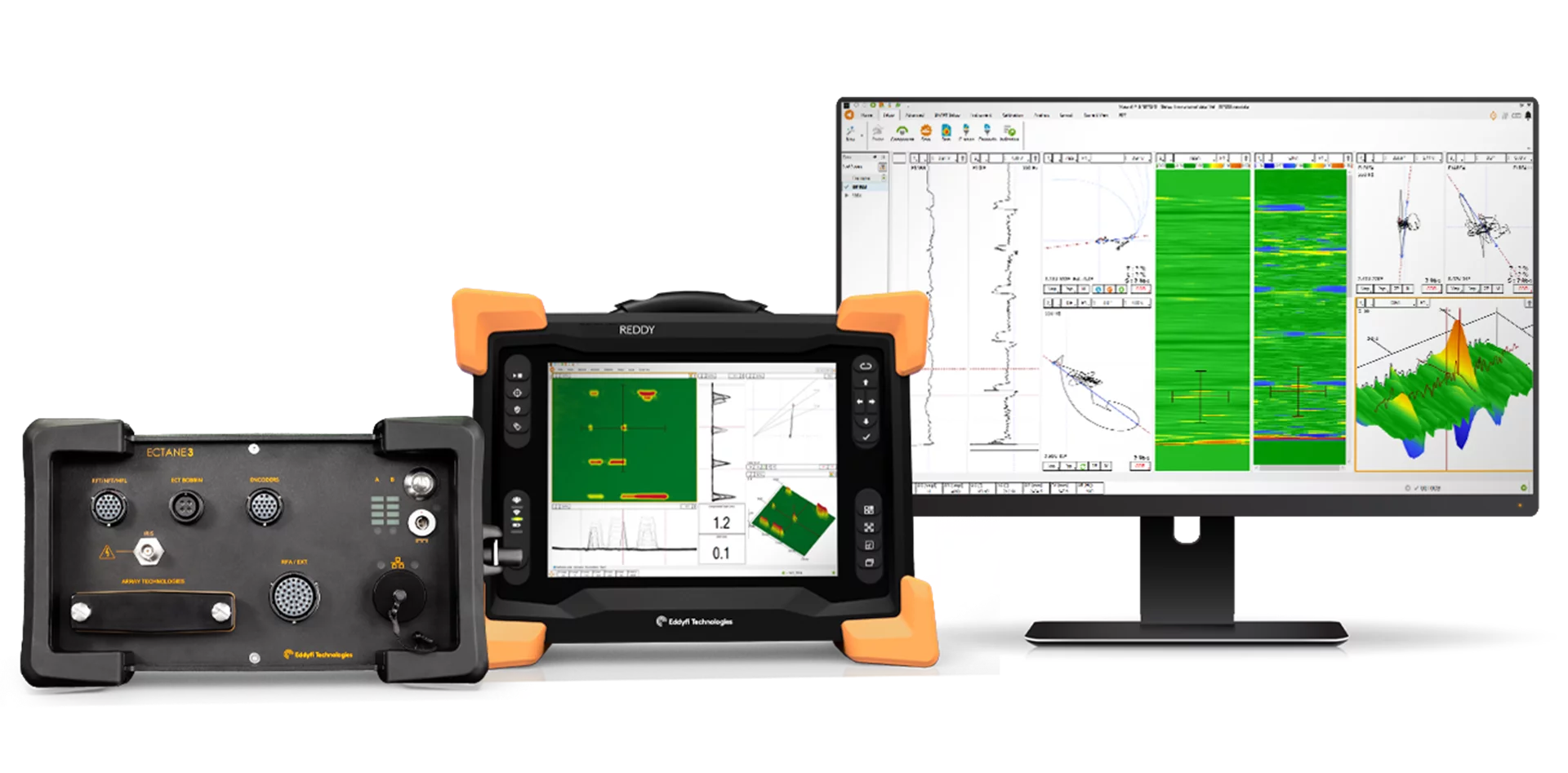

Construit avec la même interface intuitive, Magnifi Companion (CPN) permet l'analyse sur ordinateur de toutes les données acquises avec l'unité Reddy. Les analystes peuvent être opérationnels en un rien de temps, avec des présentations de données plus grandes au bout des doigts. Que le CPN soit utilisé pour planifier et configurer des inspections pour plusieurs instruments ou pour examiner les données sur le terrain, les opérateurs peuvent tirer pleinement parti des capacités de pointe de Reddy.
Clé de licence basée sur le cloud
Maximisez l'utilisation et la flexibilité avec le système de licences basé sur le cloud d'Eddyfi Technologies. Les licences logicielles sont désormais activées en quelques secondes et peuvent être facilement partagées au sein de votre équipe. Fini le temps où le clé électronique pouvait être perdue, cassée ou devait être expédiée des semaines à l'avance avec l'équipement.
