U41

Modernisation de l’ACFM sous-marin

Détails

Système d’inspection sous-marine de l’ACFM pour la détection et le dimensionnement des fissures de rupture de surface

Au cours des 30 dernières années, la technologie ACFM® a été utilisée dans le monde entier comme méthode de choix pour la détection et le dimensionnement de fissures de surface. Reconnue et approuvée par de nombreux organismes de certification, y compris DNV, ABS et Loylds, cette technique a été utilisée avec succès contre des méthodes traditionnelles non informatisées et davantage dépendantes de l’utilisateur, tel que le MPI.

Alors que le secteur d’aujourd’hui cherche à étendre l’utilisation de méthodes de CND auditables à tous leurs actifs, des inspections plus rapides, plus flexibles et plus faciles à déployer et de meilleures capacités de compte rendu sont nécessaires. Qui d’autre que Eddyfi Technologies redéfinit et modernise l’inspection sous-marine des fissures avec son nouveau U41™ ?

Le U41 s’appuie sur un réseau mondial de centres d’étalonnage et de formation situés à Milton Keynes (Royaume-Uni), au Québec (Canada), à Houston (États-Unis) et à Dubaï (Émirats arabes unis).


Vous voulez voir U41 en action ? Réservez une démo !

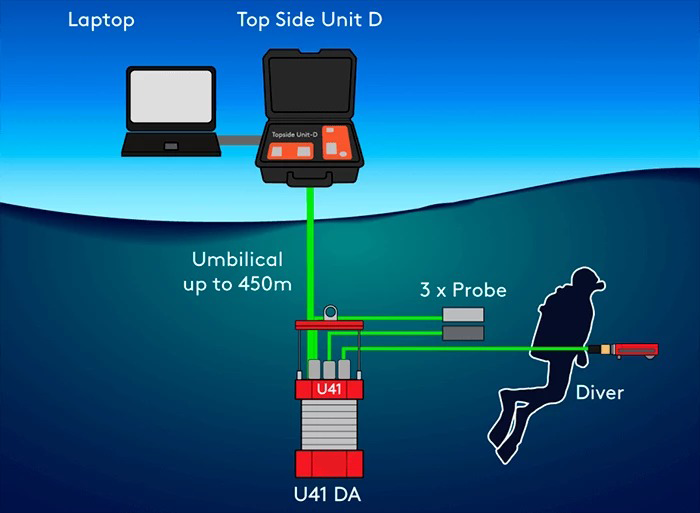

Méthode de déploiement

Plongeur depuis une plate-forme fixe, un bateau ou une cloche de saturation (U41D/U41DA)

La bouteille sous-marine est abaissée jusqu’au plongeur et celui-ci utilise des sondes connectées à la bouteille par le biais d’un câble de 5 m (16,4 pi). Un câble ombilical reliant la bouteille à une unité supérieure alimente la bouteille et assure la conversion du protocole de communication entre le VDSL utilisé jusqu’à la bouteille et Ethernet connecté à un ordinateur portable de contrôle. L’ombilical mesure 150 m (492 pi) en standard et comporte des connecteurs sous-marins aux deux extrémités. Trois ombilicaux peuvent être connectés ensemble pour une longueur totale de 450 m (1476,4 pieds). Un fouet de 15 m (49,2 pi) est prévu entre l’ombilical supérieur et l’unité supérieure afin que celui-ci puisse être temporairement acheminé vers la cabane de plongée (emplacement d’opérateur ACFM normal). Le plongeur utilise des sondes à paire Bx/Bz simples ou le réseau mini (8 canaux) (nécessite la version DA).

Une nouvelle plate-forme pour l'évolution

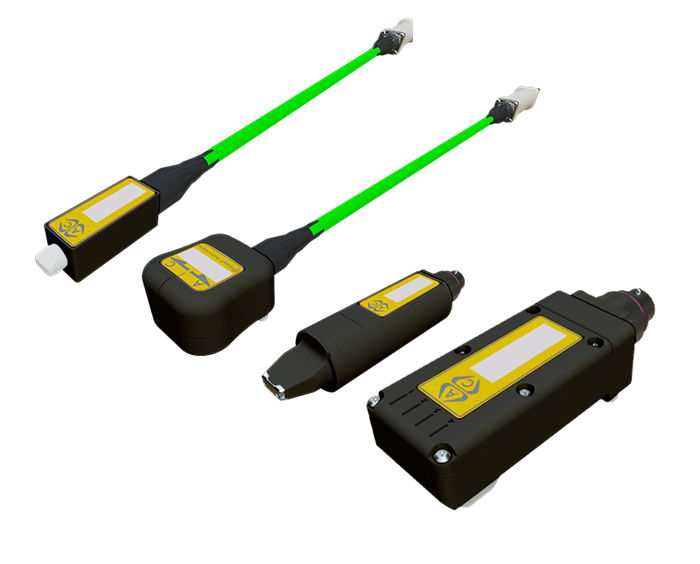

L'U41 est équipé d'un connecteur SENSU® 2 qui sera utilisé par une nouvelle génération de sondes ACFM - manuelles ou en multi-éléments. Le connecteur SENSU 2 prend en charge jusqu'à huit entrées numériques pour les applications à grande vitesse et à grand réseau.

  • Plus rapide que les sondes précédentes - 2 sorties
  • Classé IP68 jusqu'à 300 m sous l'eau
  • Toutes les données de la sonde sont stockées dans la mémoire de la sonde.
  • Corps de sonde familier avec une électronique, des câbles et des connecteurs actualisés

Ensemble, l'U41 et son logiciel Assist sont entièrement conçus et prêts à accompagner l'évolution des sondes ACFM.

Sondes disponibles

Télécharger le logiciel Assist
Programme de Succès Client

Protégez votre investissement. Maximisez la disponibilité. Tirez-en plus de valeur.

Pour vous aider à réussir tout au long du cycle de vie de votre équipement, Eddyfi Technologies propose le Programme de Succès Client, conçu pour réduire les arrêts non planifiés, augmenter la productivité et protéger votre investissement.

Offrant différents niveaux d'accès adaptés à vos besoins uniques, le PSC propose une gamme de services flexibles, notamment :

  • Calibrations annuelles
  • Protection contre les dommages accidentels
  • Formations en ligne sur demande
  • Outils de support collaboratif
  • Et bien plus encore !

Que vous cherchiez la tranquillité d’esprit, un soutien à la conformité ou une efficacité accrue, le PSC renforce notre partenariat et vous assure de tirer le meilleur parti de votre solution Eddyfi.

En savoir plus sur le Programme de Succès Client

Contenu exclusif

Modernisation de l’inspection ACFM sous-marine avec U41

Le webinaire propose une démonstration où M. Michael Smith vous montre comment le système d’inspection sous-marine U41 ACFM réel permet une détection et un dimensionnement précis des fissures sous-marines, une meilleure qualité des données avec nouvelle électronique, inspection plus rapide avec un déploiement plus facile, système testé et rapports.

Le webinaire comprendra :

  • Une introduction au U41
  • Un aperçu des principales fonctionnalités et applications
  • Une démonstration de système
  • Q & A

Exclusif

Spécifications

GÉNÉRALITÉS

Connecteurs
  • 3 × SENSU® 2 UW
Longueur maximale ombilicale
  • U41D/DA : 450 m (1476 pi) (Ethernet étendu)
  • Longueur standard 150 m, jusqu’à 3 peuvent être connectés en série
Tableau
  • U41D : non
  • U41DA : 4 × rangées mini
Communications
  • U41D/DA : VDSL uniquement
Note de profondeur
  • U41D/DA : 300 m (984 pi)
Type d’unité de dessus
  • U41D/DA : unité supérieure D
Dimension de la bouteille
  • U41D/DA : 156 × 156 × 430 mm (6,2 × 6,2 × 17 po)
  • U41D/DA : 156 × 156 × 292 mm (6,2 × 6,2 × 11,5 po) (sans cage élévatrice)
Poids de la bouteille (dans l’air)
  • U41D/DA : 9,2 kg (20,3 lb)
La fréquence
  • U41D : simple
  • U41DA : double
Plage de température de fonctionnement
  • 0–45 °C (32–113 °F)
Longueur du câble de sonde
  • 5 m
Exigences de puissance
  • Topside : 110 V CA/400 mA U41 : 48 V CC/1 A
