Emerald

Système UT multi-éléments et TFM (total focusing method), industriel et compact

Emerald is a compact, phased array ultrasonic system that offers extreme performance. It is designed to handle the most challenging inspections conditions found in oil & gas, power generation, in-service railway, manufacturing, heavy industry and aerospace.

Détails

Conçu avec les meilleures capacités de l'industrie en matière d'ultrasons par réseau phasé (PAUT), de méthode de focalisation totale (TFM) et de temps de vol-diffraction (TOFD), Emerald offre des performances rapides et des résultats intelligents. Doté d'une qualité de signal exceptionnelle, il peut atteindre une amplification élevée sans distorsion du signal.

Grâce au traitement multi-TFM en temps réel, intégré et hors ligne, combiné aux fonctions d'acquisition de données de capture matricielle complète (FMC) et d'imagerie par onde plane (PWI), le système à réseau phasé Emerald peut produire des résultats d'inspection plus rapides et plus détaillés que jamais.

Des performances inégalées grâce à des fonctions intelligentes

  • Capture matricielle complète (FMC) jusqu'à 128 éléments
  • Traitement multi-TFM haute vitesse en temps réel intégré
  • Code à 64 canaux conformes aux PAUT
  • Traitement des canaux PA parallèle
  • Diffraction en temps de vol (TOFD)
  • Sauvegarde des données brutes codées FMC multi-canaux
  • Plage d'amplification du signal analogique à dynamique élevée

Faites l'expérience de la différence Emerald pour un avantage en matière d'inspection

Plusieurs modes de déclenchement pour plus de détails : L'acquisition des données peut se faire par FMC ou PWI.

Traitement multi-TFM en temps réel intégré pour des résultats plus rapides : Avec une capacité de traitement intégrée de plus de 1 million de points par image TFM et jusqu'à huit reconstructions TFM simultanées, Emerald offre la capacité d'imagerie TFM la plus polyvalente et la plus puissante de sa catégorie. Le traitement intégré fournit des reconstructions TFM plus rapides et plus efficaces. Enregistrez les données sur un appareil externe pour une reconstruction hors ligne ultérieure.

Enregistrement de données brutes multicanaux encodées FMC : Enregistrement de données jusqu'à 128 ouvertures d'éléments et deux sondes DMA (dual matrix array) de 64 éléments.

Techniques de focalisation avancées : La focalisation totale sectorielle (STF) combine les avantages de la présentation sectorielle acceptée par l'industrie avec les capacités de focalisation de la TFM. Les données FMC ou PWI en direct sont reconstruites en générant un balayage sectoriel avec tous les angles focalisés en chaque point de la trajectoire sonore. Les signaux A-scan additionnés sont disponibles pour chaque angle, similaire au PAUT.

Qualité de signal supérieure : Avec des circuits d'amplification analogique à double étage et une numérisation à résolution de 16 bits, Emerald peut fournir une amplification élevée sans distorsion du signal.

Débit de données rapide et de qualité industrielle : Emerald utilise une liaison Ethernet haute vitesse de 5 Gigabit/seconde pour le transfert de données avec des câbles d'une longueur maximale de 100 mètres (300 pieds).

Compact, robuste et évolutif : Avec un boîtier conçu selon la norme IP65, Emerald peut fonctionner dans presque tous les environnements industriels sans protection externe. Plusieurs instruments connectés en parallèle à la même session UltraVision offrent des possibilités presque illimitées pour des configurations d'inspection complexes.

Impulsions bipolaires : Pénétrez à travers les composants épais ; les impulsions bipolaires peuvent fournir jusqu'à 40 % d'énergie acoustique en plus pour les mêmes réglages de gain.

Deux canaux UT dédiés : Jusqu'à huit canaux conventionnels supplémentaires ou quatre paires TOFD avec le module séparateur de sondes.

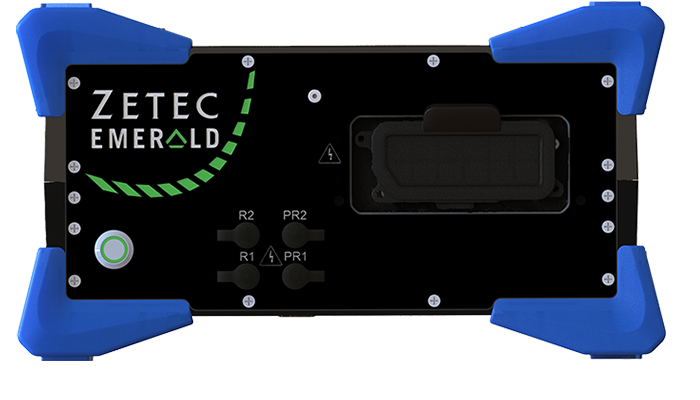

Zetec Emerald Industrial PAUT instrument

Propulsé par le logiciel UltraVision, éprouvé industriellement

UltraVision est un progiciel complet d'inspection PAUT et FMC/TFM qui gère l'ensemble du processus d'inspection, y compris la conception de la sonde (simulation de faisceau acoustique), le développement et la validation de la technique d'inspection, l'acquisition de données à grande vitesse, l'analyse avancée des données et la génération complète de rapports.

Lorsqu'il travaille avec des données FMC et PWI, UltraVision offre l'ensemble le plus complet d'algorithmes de reconstruction. Emerald permet d'accéder à une licence avancée d'UltraVision lorsqu'il est connecté à un ordinateur équipé d'UltraVision.

Intégration et évolutivité simplifiées

Avec un débit élevé de données d'inspection et une intégration simplifiée, Emerald est conçu pour les applications industrielles les plus exigeantes.

La gestion des E/S d'Emerald est conçue pour simplifier son intégration dans les configurations multi-instruments. Les signaux des codeurs et des E/S critiques peuvent être connectés en série entre les instruments pour simplifier les exigences de câblage (pas besoin de séparateurs d'encodeurs).

Chaque unité Emerald peut prendre en charge jusqu'à trois encodeurs, 12 signaux d'entrée et neuf signaux de sortie.

Alors que chaque instrument peut déclencher deux ouvertures parallèles jusqu'à 32 éléments sur un nombre illimité de sondes PAUT, une session UltraVision peut connecter plusieurs unités Emerald simultanément, ce qui fait d'Emerald et d'UltraVision l'ensemble de solutions parfaites pour les exigences complexes d'inspection à grande vitesse à multi-sondes.

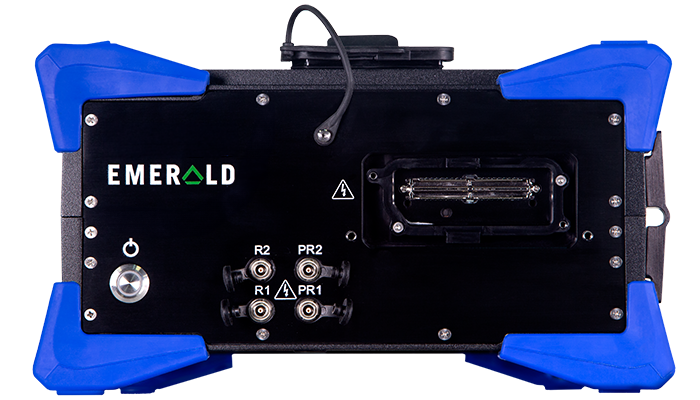

Zetec Emerald Industrial PAUT instrument

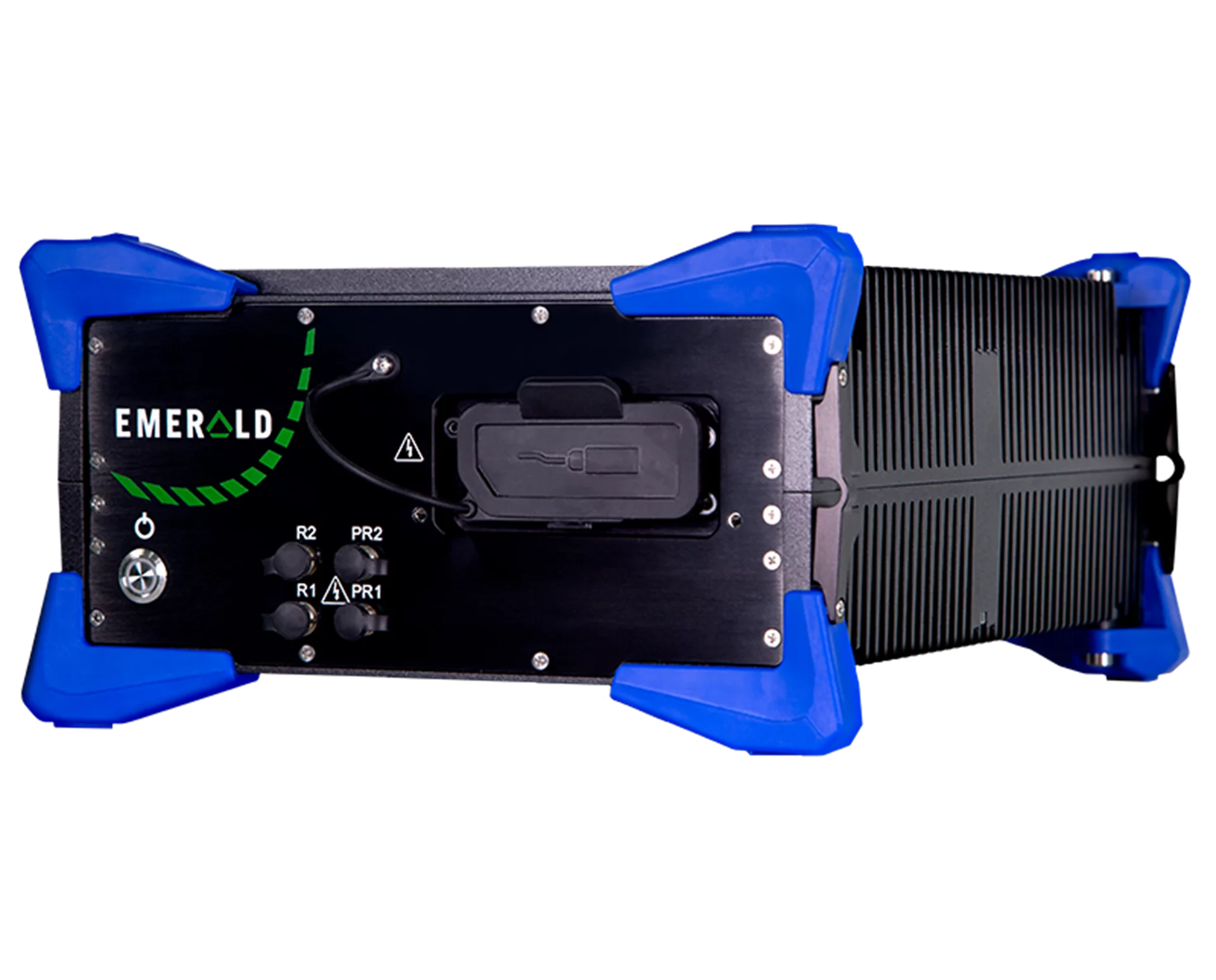

Zetec Emerald Industrial PAUT instrument

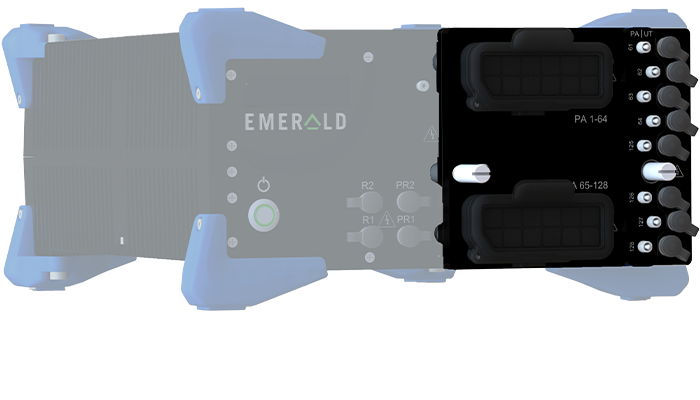

Accessoire de séparateur de sondes pour plus de flexibilité

Grâce à un module séparateur de sonde dédié, Emerald peut connecter deux sondes de 64 éléments simultanément. Le module séparateur de sondes donne également accès à 8 canaux UT conventionnels supplémentaires. Il est disponible avec des connecteurs IPEX et ZPAC.

Avec un débit élevé de données d'inspection, des fonctionnalités intelligentes et une intégration simplifiée, le système à réseau phasé Emerald peut améliorer les performances d'inspection comme jamais auparavant.

Spécifications

INSTRUMENT

Dimensions (W × H × D)

294 × 162 × 373 mm (11.5 × 6.4 × 14.7 in)

Air Intake

No

Voltage

100 to 240 VAC

Frequency

50 or 60 Hz

Instrument Calibration

Compliant with ISO 18563-1 / ISO 22232-1

ENVIRONMENT

IP rating

Designed for IP65

Operating Temperature Range

-10C to 45C (14F to 113F)

Storage Temperature Range

-40C to 70C (-40F to 158F)

PULSERS

Channel configuration

64/128 PR

Maximum applied voltage (50 Ω load)

PA: 150Vpp (Bipolar) / 75V (Unipolar) UT: 200V

Maximum PRF

≤ 30 kHz

Max focal laws

2048

ACQUISITION

Acquisition

A-Scan/Peak/Conditional data recording

Acquisition triggered on

Free running, encoder position, external signal

Digitizing range

800%

Max data file size

Limited by hard drive

FMC/TFM

Maximum number of reconstruction channels

128

Firing modes

FMC, PWI, Sparse

TFM frame size (on board)

1M points

TFM frame size (off line)

Unlimited

Simultaneous FMC channels

2

Maximum simultaneous TFM frames (on board)

2 (up to 1M points per frame) 8 (up to 256k points per frame)

I/O

PA connector

1 IPEX type (2 IPEX with splitter module)

UT connectors

4 x LEMO  00 (8 additional LEMO 00 with splitter module)

Data connectivity

Ethernet 5 GBit/second

Encoder interfaces

3 quadrature-type

I/O capability

12 inputs, 9 outputs

Automated probe detection

Yes (with Zetec probe ID chip)

Automated scanner detection

Yes (with Zetec probe ID chip)

I/O and encoder daisy chaining for multi-instrument configurations

RECEIVERS

Gain

Up to 124 dB (0.1 dB step), 76 dB Analog / 48 dB Digital

Input impedance

50 Ω

Bandwidth (-3 dB)

PA: 0.5 to 18 MHz, UT: 0.5 to 22.5 MHz

Data compression

1, 2, 4, 8, 16

Amplitude resolution

14-bit elementary A-Scan, 16-bit PA

Max number of samples

16k

Max A-scan range

65k samples

Measurement gates

6 + 1 synchronization gate (peak, crossing, auto-crossing, homing)

Parallel PA channels processing

Up to 2 channels

Rectification

Digital

Filtering

Analog / Digital (FIR)

Digitizing frequency

100 MHz

TCG dynamic range

40 dB
