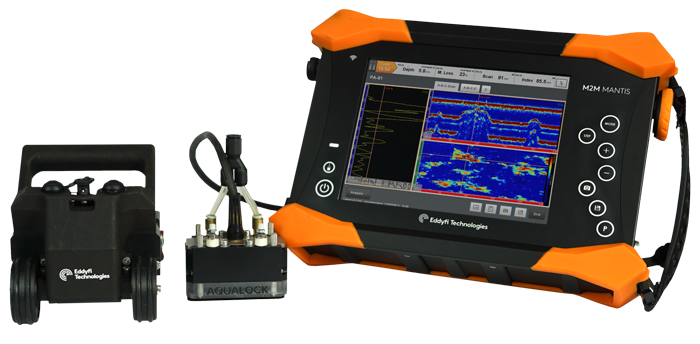

Mantis

Détecteur de défauts par ultrasons PAUT robuste et léger avec TFM

Mantis™ est un détecteur de défauts robuste et léger offrant inspection par ultrasons (UT), par ultrasons multi-éléments (PAUT), par diffraction par temps de vol (ToFD) et par méthode de focalisation totale (TFM) via l'interface utilisateur simplifiée Capture™. Basé sur une architecture 16: 64PR avec deux modèles différents, Mantis réponds aux applications générales et avancées sans compromis de productivité.

Détails

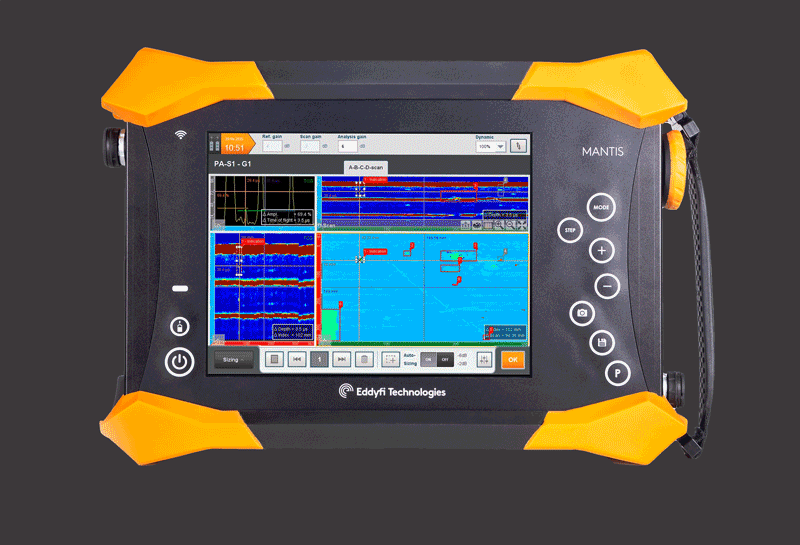

Conçu pour le terrain

Découvrez nos trousses de solutions applicatives ici

  • Boîtier robuste et portable renforcé conçu pour IP65
  • Compact et léger pour une utilisation facile
  • Technologie d'écran tactile résistif (compatible avec les gants, non sensible à la poussière / l'eau)
  • Capacité de stockage élevée - SSD de 128 Go
  • Connecteurs d'encodeur IPEX PA, LEMO-00 UT et LEMO-16
  • Adaptateur Easy Latch intégré disponible
  • Une batterie interne + une batterie remplaçable à chaud
  • Connectivité avec WI-FI, USB 3, et Ethernet Gbit

Test de chute

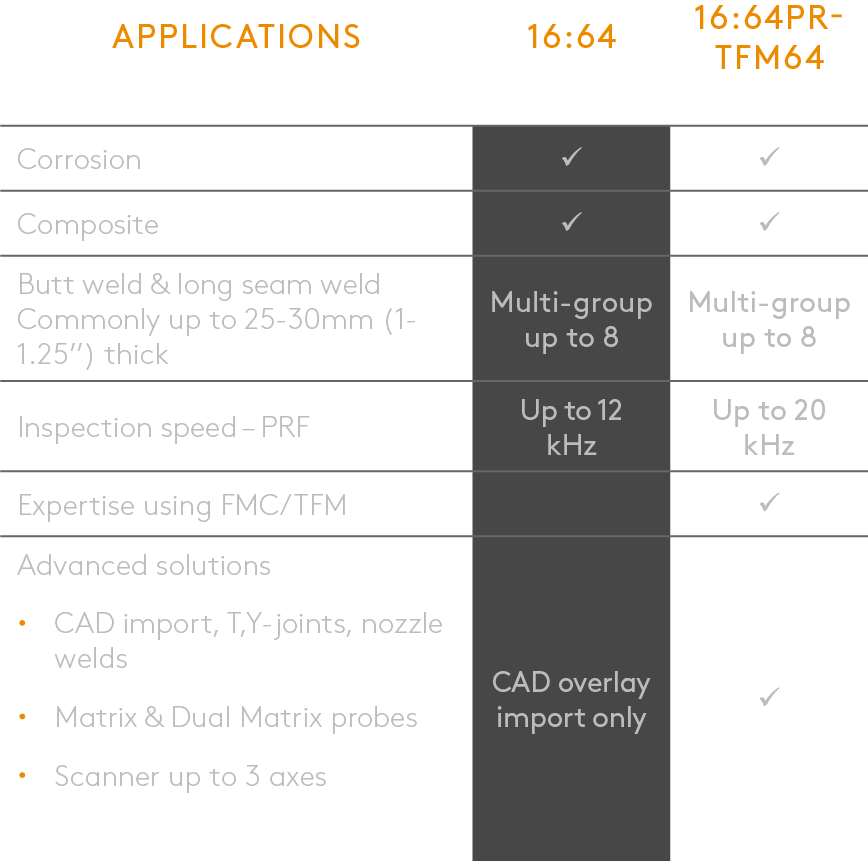

Mantis Applications

Des options de mise à niveau sont disponibles pour le Mantis-16: 64PR. Contactez-nous pour des conseils d’experts.

Conçu pour votre inspection

  • Architecture 16: 64PR plus deux canaux UT vérifiés avec les normes internationales
  • Compatible avec les sondes à réseau phasé existantes (linéaire, double linéaire et double matrice) et les scanners existants (jusqu'à trois axes de codeur)
  • Calcul de la loi focale intégrée (sectorielle, linéaire, composée) via un logiciel
  • Jusqu'à huit configurations de groupe
  • Vitesses d'inspection élevées grâce au PRF jusqu'à 20 kHz
  • En temps réel avec jusqu'à 64 éléments pour des inspections conformes au code
Demandez à un expert

Inspection des soudures avec PAUT et TOFD

Mantis peut effectuer l'inspection des soudures de composants géométriques simples et complexes, notamment les surfaces courbes, les plaques plates, les pipelines et les zones d'accès restreint. L'importation de superposition CAO personnalisée simplifie l'analyse et peut réduire les fausses alertes.

Mantis Phased Array Solution weld inspection with PAUT and ToFD

Prêt à découvrir comment Mantis pourrait performer dans votre environnement? Contactez-nous!

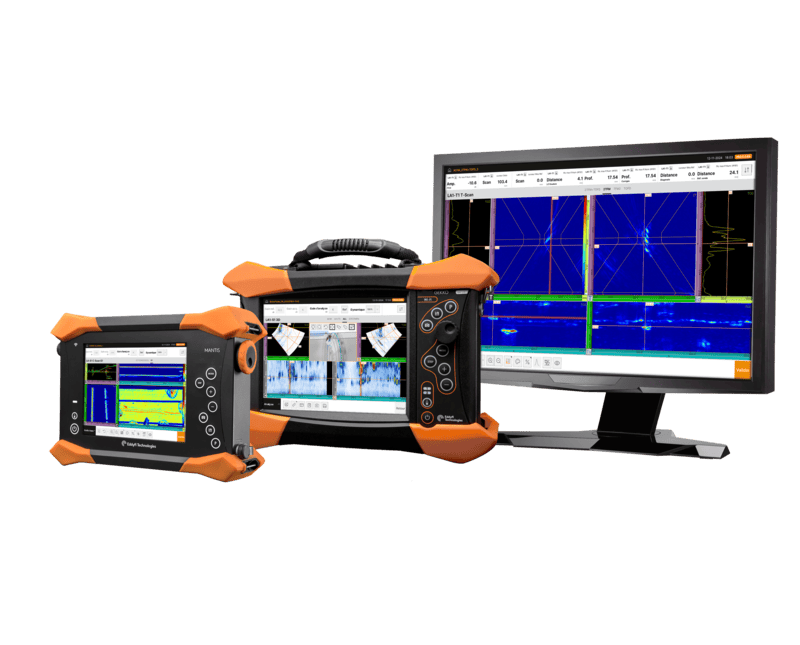

Expérience logicielle simplifiée, intégrée au Mantis

Mantis comprend une puissante plateforme logicielle intégrée qui simplifie chaque étape du flux de travail d’inspection, de l’étalonnage à l’analyse jusqu’au rapport final. Conçu pour être facile à utiliser sur le terrain, il offre aux inspecteurs une expérience uniforme, productive et conforme aux normes. Les assistants guidés rendent l’étalonnage rapide et précis, en couvrant la vitesse, le délai du coin, l’étalonnage des angles, l’équilibrage de l’amplitude et le gain corrigé en fonction du temps (TCG).

Mantis prend en charge le TFM en temps réel avec des configurations multi-groupes et multi-modes, incluant l’imagerie par cohérence de phase (PCI) et les techniques Pitch & Catch.

Les outils de planification de balayage intégrés permettent d’importer des fichiers CAO, de calculer les lois de focalisation et de s’adapter facilement à des géométries complexes.

Les fonctionnalités d’analyse assistée des défauts incluent le dimensionnement automatique, des tableaux d’indications personnalisables et l’assemblage de données (data stitching).

Le tout est pris en charge par un accès à distance via Wi-Fi, USB 3.0 et Ethernet Gigabit, avec la possibilité de transférer les fichiers vers un PC pour une configuration hors ligne et la création de rapports détaillés.

Télécharger le logiciel

Programme de Succès Client

Protégez votre investissement. Maximisez la disponibilité. Tirez-en plus de valeur.

Pour vous aider à réussir tout au long du cycle de vie de votre équipement, Eddyfi Technologies propose le Programme de Succès Client, conçu pour réduire les arrêts non planifiés, augmenter la productivité et protéger votre investissement.

Offrant différents niveaux d'accès adaptés à vos besoins uniques, le PSC propose une gamme de services flexibles, notamment :

  • Calibrations annuelles
  • Protection contre les dommages accidentels
  • Formations en ligne sur demande
  • Outils de support collaboratif
  • Et bien plus encore !

Que vous cherchiez la tranquillité d’esprit, un soutien à la conformité ou une efficacité accrue, le PSC renforce notre partenariat et vous assure de tirer le meilleur parti de votre solution Eddyfi.

En savoir plus sur le Programme de Succès Client

Contenu exclusif

Workshop Capture 3.2 for welds

Atelier présenté en anglais.

Exclusif

Pause-café avec Eddyfi | Inspection de soudures à l’aide d’une configuration multigroupes TFM

Pause-café avec Eddyfi Technologies en français

Exclusif

Performance des outils d’analyse Capture pour l'inspection de soudures (PAUT, TOFD et TFM)

Atelier présenté en français.

Exclusif

Ultrasons multi-éléments et TFM : puissance combinée pour l'inspection de structures critiques

Atelier présenté en français.

Exclusif

La vie est meilleure avec la TFM : comment la méthode révolutionnaire peut-elle améliorer vos inspections en temps réel

Atelier présenté en anglais.

Exclusif

Comment simplifier l’inspection des essais non-destructifs sur les soudures à l’aide des technologies TFM et PAUT

Atelier présenté en anglais.

Exclusif

Weld Inspection Paparazzi : Article du World Pipelines

Ce contenu exclusif traite de l'utilisation des techniques d'imagerie par ultrasons pour inspecter les soudures de tuyaux dans des conditions variables.

Spécifications

Instrument

Dimensions (L × H × P)

311 × 220 × 95 mm (12,2 × 8,6 × 3,7 pouces)

Poids (avec batterie)

4,2 kg (9.5 livres)

Autonomie

4h (batterie remplaçable à chaud)

Affichage

Écran résistif à contraste élevé de 8,4 pouces

Résolution

1024 × 768 px

Espace de stockage

SSD de 128 Go

Classement IP

IP65

Plage de température de fonctionnement avec batterie

-10 ° C à 45 ° C (14 ° F à 113 ° F)

Plage de température de stockage avec batterie

-10 ° C à 60 ° C (14 ° F à 140 ° F)

Résistance aux chocs

Selon MIL-STD-810G 1
