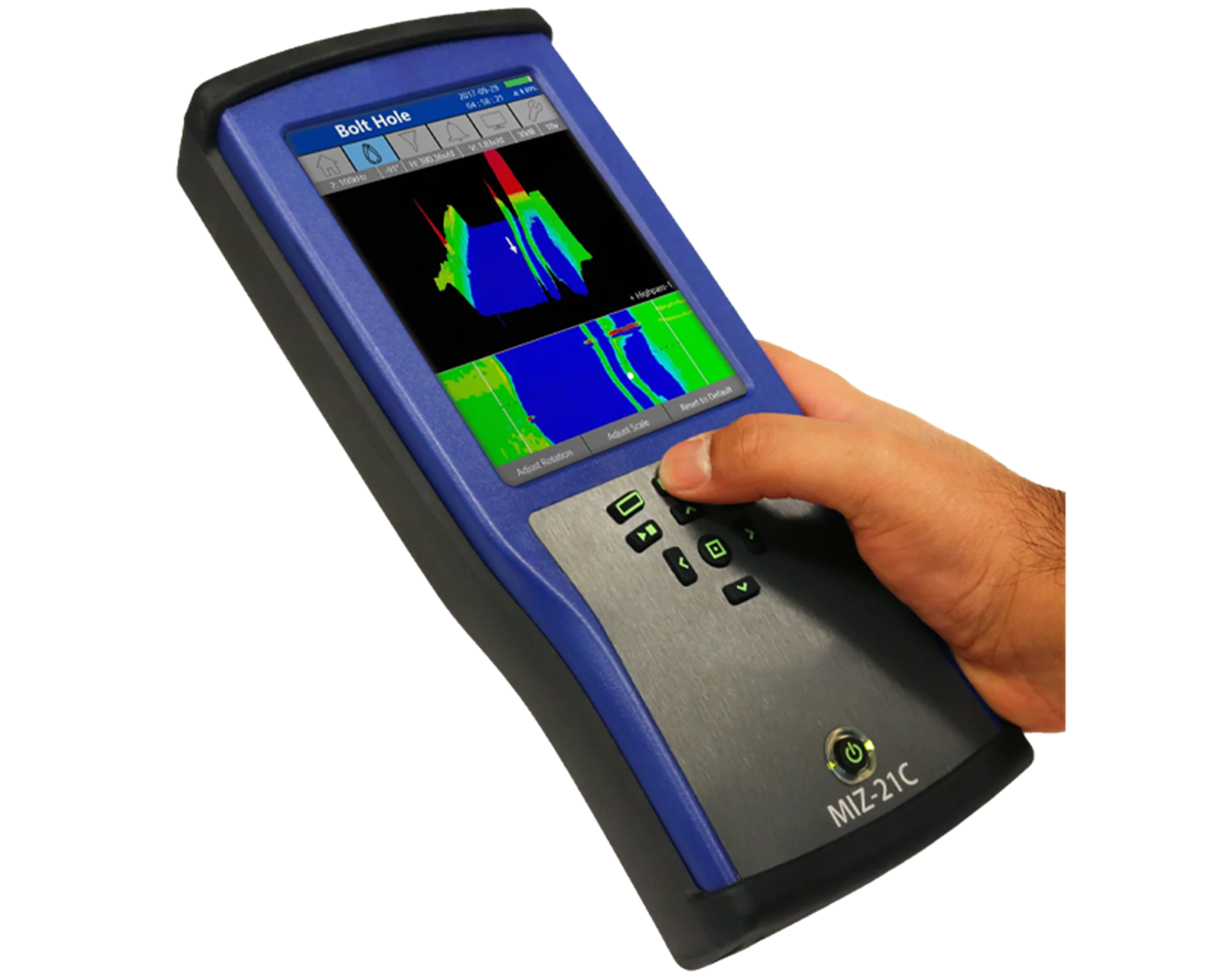

MIZ-21C

les courants de Foucault à un prix réellement abordable

Présentation du MIZ®-21C, l’instrument portable le plus avancé doté de fonctionnalités multi-éléments de surface. Vendu à un prix véritablement abordable, le MIZ-21C est idéal pour résoudre les applications dans les industries aérospatiales, pétrochimiques, gazières, et de production d’énergie électrique . Grâce à sa conception ergonomique, à la longue autonomie de sa batterie et à son l’écran tactile intuitif, vous pouvez inspecter davantage de surfaces plus rapidement, sans ressentir de fatigue.

Avec de nouvelles fonctionnalités, notamment une unité entièrement scellée, une plage de températures de fonctionnement accrue, une autonomie allant jusqu’à 10 heures, une capacité de stockage interne accrue et plus encore, le MIZ-21C optimise l’efficacité et la valeur de l’inspection.

Veuillez noter que le MIZ-21C est fabriqué par Zetec Inc. Bien qu'affiliée à Eddyfi Technologies, Zetec Inc. est une société gérée de manière indépendante en raison d'obligations contractuelles avec le gouvernement américain en tant que fournisseur essentiel pour des opérations confidentielles. Les produits Zetec sont vendus par Eddyfi Technologies au nom de Zetec Inc.

Détails

Économies de temps et d’argent

Le MIZ-21C est un instrument à la fois rapide, extrêmement portable et économique remplaçant avantageusement les inspections par ressuage et par magnétoscope. En comparaison avec les sondes à stylet, l’option multi-éléments de surface permet une réduction de la durée d’inspection allant jusqu’à 95 %.

L’écran tactile intuitif et la simplicité du logiciel intégré qui reste néanmoins puissant du MIZ-21C permettent aux utilisateurs de réaliser des tâches d’inspection en un rien de temps, grâce à une configuration rapide et à un fonctionnement aisé.

Demander une soumission

Inspecter davantage de surfaces

Le MIZ-21C a été conçu en gardant le confort de l’utilisateur à l’esprit. Il peut être tenu deux fois plus longtemps que les autres Appareils Courant de Foucault portables de mesure par courants de Foucault. Son faible encombrement permet aux utilisateurs d’inspecter des surfaces et des composants difficiles d’accès. Le MIZ-21C met la puissance des solutions multi-éléments de surface à la portée de zones jusque-là inaccessibles.

Amélioration de la détection des défauts

Le MIZ-21C offre une qualité de signal à la pointe de l’industrie, offrant ainsi une capacité de détection des défauts jusqu’à 25 % supérieure. Couplé aux multi-éléments de surface, le MIZ-21C garantit aux utilisateurs l’inspection la plus approfondie de sa catégorie.

Conçu pour un large éventail d’applications

Le MIZ-21C constitue un atout pour les inspections pour de multiples applications, notamment :

Détection de fissures à proximité des tarraudages.

Les sondes à stylet sont idéales pour détecter de petites fissures dans des zones difficiles d’accès. L’inspecteur utilise une cale d’étalonnage disposant de fissures pour configurer l’affichage des signaux sur l’écran du MIZ-21C. Lorsqu’il balaie la pièce à inspecter, l’inspecteur peut alors estimer la profondeur et la longueur des fissures débouchantes en comparant la phase et l’amplitude du signal courants de Foucault par rapport au signal obtenue sur la cale étalon.

Recherche de corrosion multicouche.

L’identification de la corrosion est un des aspects les plus critiques et les plus complexes des inspections en aéronautique. Les modifications de l’épaisseur du revêtement ainsi que les diverses structures multicouches compliquent généralement la caractérisation des signaux. Le MIZ-21C est capable de pénétrer dans les sections épaisses. Son rapport signal-bruit exceptionnel aide les inspecteurs à distinguer les pertes de matériau, même les plus infimes. La double fréquence et le multiplexage élimine quasiment les signaux indésirables causés par des entrefers divers entre les couches pouvant dissimuler des indications.

Mesure de conductivité et de l’épaisseur du revêtement.

Utilisez les mesures numériques de conductivité (résistivité) pour caractériser/trier les matériaux. Mesurez directement la conductivité des métaux et des alliages, tels que des structures en aluminium, à l’aide de sondes de conductivité dédiées offrant une large plage de fréquence de fonctionnement. Il est aussi possible de mesurez un revêtement non conducteur comme de la peinture. Le MIZ-21C offre une plage de mesure étendue de la conductivité et de l’épaisseur de revêtement .

Feature MIZ-21C-SF MIZ-21C-DF MIZ-21C-ARRAY
Conductivity
Single Frequency
Dual Frequency
Rotating Scanner
Eddy Current Array
Demander une soumission
Zetec MIZ-21C

Spécifications

Dimensions (H × W × D)

267 × 122 × 38 mm (10.5 × 4.8 × 1.5 in)

Weight (including batteries and cover)

1.2 kg (2.6 lb)

Multi-Touch Display

5.7 in (480 x 640 pixels)

Battery Life

Up to 10 hours

Eddy Current Connector

18-Pin Lemo

Eddy Current Array Connector

26-Pin Lemo

Connectivity

USB 2.0, Wi-Fi, Bluetooth

Encoders

2 axes, Quadrature, Only 1 axis is currently available for surface array applications

Probe Recognition and Setup

Automatic with Zetec ID Chip

Coil Inputs

MIZ-21C-SF: 1, MIZ-21C: 1, MIZ-21C-ARRAY: 3

Frequencies Per Timeslot

MIZ-21C-SF: 1, MIZ-21C: 2, MIZ-21C-ARRAY: 2

Data Channels

MIZ-21C-SF: 32, MIZ-21C: 64, MIZ-21C-ARRAY: 192

Maximum Probe Coils

MIZ-21C-SF: 2, MIZ-21C: 2, MIZ-21C-ARRAY: 32

Frequency Range

5 Hz to 10 MHz

Generator Output

Up to 12 Vpp (19 Vpp for ECA) in 0.1 Volt increments

Injection Modes

Continuous and Super-Multiplex

Receiver Gain

10 to 173 dB

Data Resolution

16 bits

Probe Drive

50 Ohm

Filters

Median, High Pass, Low Pass, High Pass 2 (Adjustable CC), Bandpass, Spike, SNR

Alarms

Adjustable Box, Sector, and Polar, Audio adjustable volume, Headphone support

Conductivity Frequency

60, 120, 240 and 480 kHz

Conductivity Specification

Digital readout in 0.9 to 110 %IACS (0.5 to 70 MS/m), Accuracy within ±0.5% IACS from 0.9% to 65% IACS and within ±1.0% of values over 65%

Non-Conductive Coating Thickness

Can measure non-conductive coating thickness from 0 mm (0 mil) to 2.032 mm (80 mil). Accuracy of 0.025 mm (±0.001 in.) over a 0 mm to 0.64 mm range

Rotating Scanner

MIZ-21C-SF: No, MIZ-21C: Yes, MIZ-21C-ARRAY: Yes Zetec Rotating Scanner, Others

Maximum Data File Size

60 s or 10 meters

Languages

English, Spanish, French, German, Chinese, Japanese, Portuguese, Russian

Storage

128 GB

Instrument Calibration

Compliant with ISO/IEC 17025:2005, Meets or exceeds manufacturer's requirements

Voltage

100 to 240 VAC, Auto-Switching

Frequency

50 to 60 Hz

Output Voltage

15 VDC

Maximum Power

40 W

Operating Temperature

-10°C to 50°C (14°F to 122°F)

Storage Temperature

-20°C to 70°C (-4°F to 158°F) (w/out batteries)

Relative Humidity

95% non-condensing
