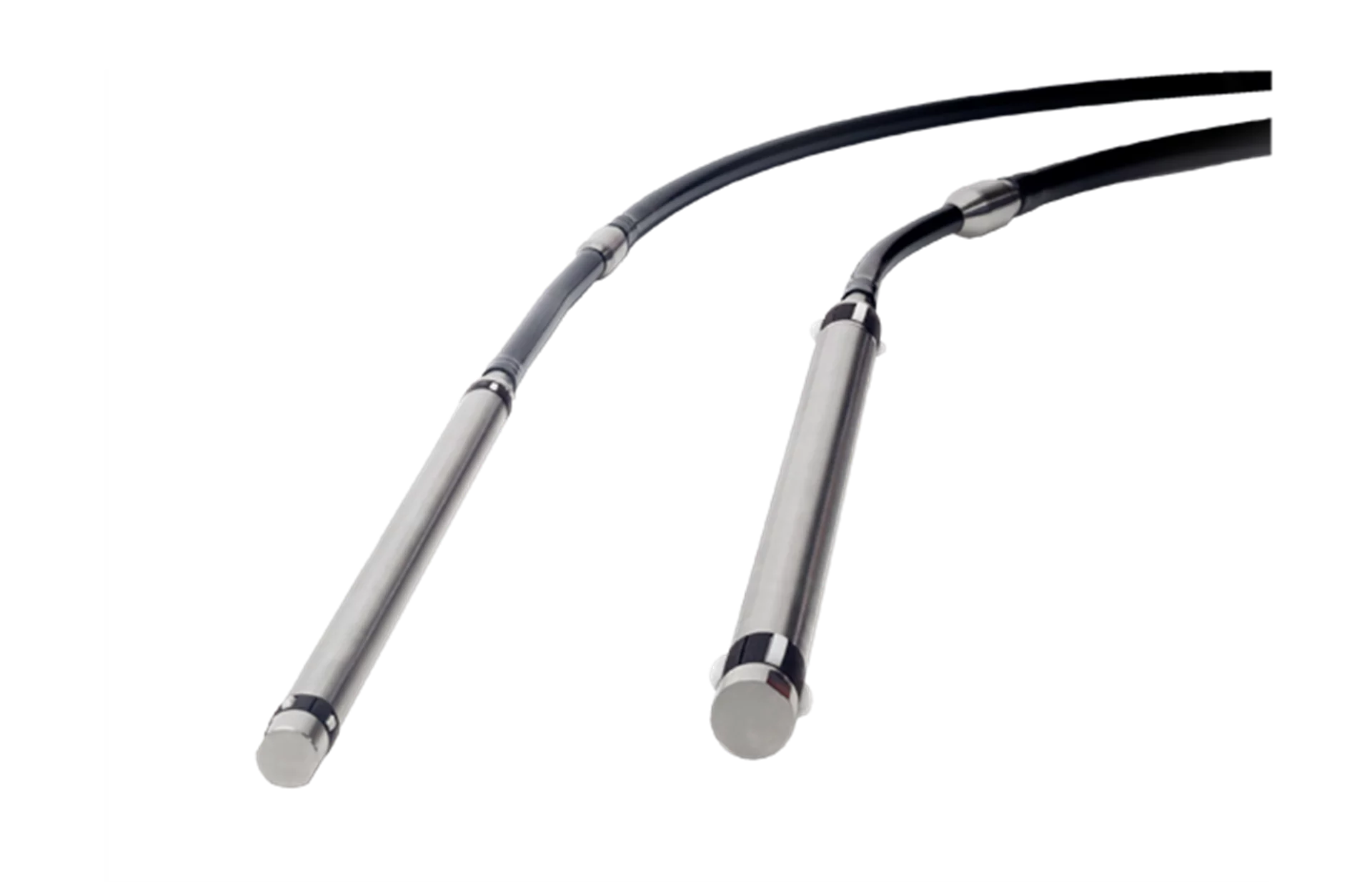

La famille de sondes tubulaires Eddyfi à champ lointain multiéléments (RFA) apporte une imagerie C-scan haute résolution aux échangeurs thermiques ferreux (HX) à des vitesses d'acquisition conventionnelles Remote-Field Testing (RFT). La technologie est alimentée par un protocole de multiplexage à basse fréquence, dont le brevet est en instance.
Caractéristiques
- Imagerie C-scan haute résolution pour une meilleure compréhension de la morphologie des défauts.
- Meilleure détection des défauts proches des caractéristiques externes par rapport au RFT conventionnel
- Mêmes exigences en matière de vitesse de tirage, de nettoyage et de facteur de remplissage que pour le RFT conventionnel.
- Les dispositifs de centrage maintiennent un décollage constant sur le terrain, ce qui améliore la détection.
Détails
C-scan haute résolution à la vitesse RFT
La conception de la sonde RFA combine un réseau de bobines à haute densité avec des bobines conventionnelles dotées de doubles conducteurs. Alimentée par un multiplexeur basse fréquence en attente de brevet, cette solution permet de générer des images C-scan haute résolution, offrant un meilleur aperçu de la morphologie du défaut et une meilleure évaluation globale du faisceau.
Conçue avec un maximum de 30 bobines, la famille de sondes prend en charge l'inspection des tubes d'échangeurs thermiques de 15,8 mm à 31,75 mm (0,625 in à 1,25 in).
En savoir plus
Détection des défauts à proximité des caractéristiques externes
De par leur conception, les sondes RFT conventionnelles offrent une performance très limitée à proximité des caractéristiques externes telles que les plaques de support et les plaques tubulaires. Avec le système RFA, le réseau de petits capteurs augmente la sensibilité, permettant la détection de piqûres et de petits défauts à proximité de la plaque tubulaire et des plaques de support.
En général, la RFA améliore la couverture de détection, réduisant les zones aveugles autour des caractéristiques externes jusqu'à 75 %, par rapport aux inspections RFT standard.
Mêmes exigences d'inspection RFT, meilleur dimensionnement
Les sondes RFA effectuent des inspections à une vitesse équivalente à celle de la RFT conventionnelle (typiquement autour de 300 mm/s ou 12 in/s), et peuvent être utilisées avec les mêmes exigences de préparation d'inspection pour le nettoyage et le facteur de remplissage. Les canaux conventionnels, absolus et différentiels sont acquis et affichés simultanément.
Les dispositifs de centrage, conçus pour l'inspection de l'acier au carbone et intégrés à la conception de la sonde, permettent d'améliorer les capacités de dimensionnement sur les signaux standard et de réseau.
Analyse des données
- Logiciel Magnifi requis : PRO, 5.1 et supérieur pour l'acquisition et l'analyse
- Représentation du signal ABS : Plan d'impédance ou de tension
- Nombre de fréquences : 2
- Activation du conducteur : indépendante
- Conventionnel et réseau (C-scan)
Spécifications
78 % ou plus
11.0 mm (0.433 in) à 23.0 mm (0.906 in)
300 mm/s ou 12 in/s
50 - 2 000 Hz
2
Ferreux (conçu pour l'acier au carbone)
9 mm (0,375 in) ou 12,7 mm (0,5 in) nylon solide, de qualité supérieure, ne rétrécissant pas
41 points
Acier inoxydable
Pieds en céramique avec pression induite par la mousse
Ectane 3-E64RNM(I) ou Ectane 3-E128RNM(I)
