En plus de l’instrumentation, Eddyfi Technologies propose des solutions complètes avec sondes, cales et scanners.
Détails
RMS PA

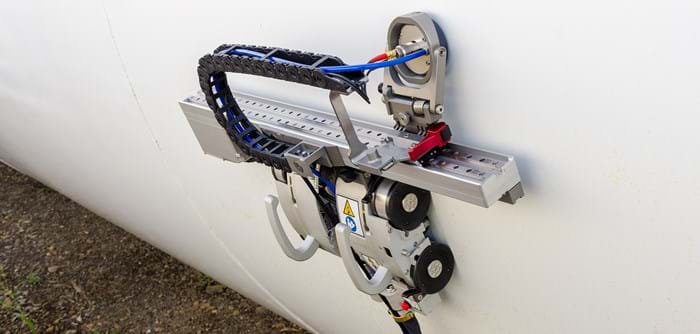

La tête de balayage robotisée RMS, robuste et éprouvée sur le terrain, a été déployée avec succès sur divers actifs, tels que des réservoirs de stockage, des réservoirs sous pression, des pipelines et d’autres structures critiques dans des environnements difficiles, notamment les secteurs pétrolier et gazier, offshore et minier.
R-scan Array
Le système RMS intègre un scanner manuel portable détachable pour l’inspection de petites surfaces et d’actifs allant de 4 pouces (101 mm) à plaques planes.
Le module R-scan peut être acheté en tant que scanner indépendant. Il vous suffit de le connecter à un instrument M2M pour disposer d’un système de cartographie de la corrosion multiéléments semi-automatisé doté de fonctions de collecte de données intégrées.
Idéal pour les composants géométriques complexes et les zones à accès restreint, le module R-scan offre une dextérité améliorée pour l’inspection et une portabilité totale à piles.
LYNCS
LYNCSTM est un scanner d'inspection par ultrasons modulaire avancé qui a été conçu par des experts pour fournir une cartographie de la corrosion Phased Array (PAUT) et une évaluation de l'intégrité des soudures PAUT / TOFD. Il s'agit du premier système véritablement polyvalent qui permet aux utilisateurs de passer de l'inspection des soudures à la cartographie avancée de la corrosion en moins d'une minute. Commandes du scanner embarquées pour une intégration transparente avec les instruments M2M Gekko et Mantis. En mode d'inspection des soudures, les opérateurs peuvent démarrer et arrêter un scan. En mode de cartographie de la corrosion, les opérateurs peuvent incrémenter ou assembler des données sans toucher l'instrument PAUT.
NDT PaintBrush
NDT PaintBrush de Zetec. Une évolution dans le domaine de l'inspection de la corrosion pour la détection des réductions d'épaisseur de paroi dues à l'abrasion ou à l'érosion.
Le NDT PaintBrush a défini une nouvelle référence sur le marché de la cartographie de la corrosion. Ce scanner extrêmement agile peut fonctionner sur des surfaces planes et courbes, augmentant la confiance de l'inspection en couvrant 100% de la zone inspectée.
ElbowFlex
Le scanner ElbowFlex est l'outil idéal pour les inspections ultrasoniques manuelles et rapides des coudes de tuyaux. Il est idéal pour détecter et mesurer différents types de défauts, notamment les piqûres de corrosion, le laminage à mi-paroi et peut mesurer l'épaisseur de paroi restante.
Le très polyvalent scanner ElbowFlex peut scanner à la fois la partie droite et la partie coudée d'un tuyau. Il est conçu de manière à ce qu'une seule sonde flexible à réseau phasé puisse inspecter les tuyaux et les coudes d'un diamètre nominal de 100 mm (4,5 in/115 mm) à plat.
FlexTrack
Le FlexTrack est un scanner XY automatisé polyvalent sur un rail flexible qui peut être configuré pour de nombreuses applications d'inspection de structures aérospatiales, tant en production qu'en maintenance.
Le scanner FlexTrack est constitué d'un moteur installé sur un module qui se déplace le long d'une piste flexible. Il permet un balayage en trame dans les deux sens, le bras étant l'axe de balayage et la piste l'axe d'indexation, et vice versa.
Scanner de buse (3 axes)
Une solution de numérisation manuelle polyvalente développée pour l’inspection des soudures de buses. Disponible pour les instruments à deux et trois axes et adaptable pour couvrir une large gamme de tailles de buses à 90 degrés, à partir de 76,2 mm (3 pouces), sur des matériaux ferritiques et austénitiques. Le scanner de buses est nativement compatible avec Gekko. Seulement 127 mm (5 po) de dégagement.
En savoir plus
Scanner de pinceaux PAUT (3 axes)
Bras rotatif codé MATRYX : Bras rotatif codé utilisé pour réaliser la cartographie ultrasonore 2D (C-scan) avec une sonde à réseau phasé standard. Ce scanner utilise 3 encodeurs (voir les détails dans la documentation de « MATRYX quick start ».
Deux systèmes de fixation sont disponibles : aimants et aspirateurs.
Ce paquet contient :
- 1 × MATRYX avec deux axes codés
- 2 × câbles de codage
- 1 × porte-sonde réglable
- 1 × caisson industriel
- 1 × documentation de démarrage rapide
- Garantie 1 an
Scanner de curseur (2 axes)
Système codé d'inspection manuelle conçu pour les surfaces courbes et courbes à 6 degrés de liberté. Encodage sur 2 axes (mapping C-scan). Le boîtier d’encodage glisse sur un rail qui est fixé sur la pièce à inspecter. Des aimants ou des ventouses sont disponibles pour les matériaux non ferritiques.
Ce paquet contient:
- 1 × encodage MATRYX sur 2 axes
- Connecteur spécifique 2 fils adapté à EKOSMART MATRYX
- 1 × porte sonde
- 1 × mallette de transport
- Documentation en français
- Formation
- Garantie 1 an
Encodeur de chaîne
Wire encoder incremental. Linéarité standard de +/- 0,20 %. Indice de protection : IP50. Comprend des aimants pour la facilité d’utilisation. Fabriqué par EKOSCAN, compatible avec Gekko®.
En savoir plus
