Sondes et sabots pour ultrasons multi-éléments

Quand la précision rencontre l'innovation, la productivité monte en flèche

Découvrez une nouvelle ère de précision avec les sondes et transducteurs CND de haute qualité d'Eddyfi, qui offrent une gamme variée de fréquences, de configurations et de styles de connexion. Légers mais solidement construits, nos équipements dépassent les exigences globales d'inspection. Découvrez l'efficacité et la sécurité des essais ultrasoniques grâce à nos sondes ultrasons multi-éléments (PA), qui intègrent une technologie piézocomposite avancée pour la détection des défauts, la mesure de l'épaisseur et la recherche des matériaux. Nos réseaux linéaires, notamment les sondes à double réseau pour le soudage et les sondes PA pour la corrosion, offrent des vitesses de balayage rapides, des images nettes et une précision inégalée. Eddyfi ne fournit pas seulement de l'équipement mais une solution complète, avec des services de conception et des options de sondes personnalisables pour répondre aux besoins d'applications uniques. Améliorez vos normes CND avec Eddyfi Technologies, où précision et innovation se rencontrent.

Caractéristiques

Détails

Sondes Linéaires à Usage Général

Nos sondes linéaires polyvalentes à usage général sont conçues pour exceller dans un large éventail d'applications, notamment l'inspection des soudures, l'examen des tubes et des tuyaux, l'évaluation des pales de turbines, l'inspection des rails et l'examen des réservoirs sous pression. Grâce à la variabilité de la fréquence, du nombre d'éléments et du pas, ces sondes offrent des solutions sur mesure pour divers besoins industriels, en garantissant un contrôle électronique pour la précision des essais par ultrasons multi-éléments.

Voir les prix

Sondes d'inspection multi-éléments pour soudures

Associées à des cales multi-éléments, ces sondes excellent dans les inspections approfondies des soudures, des plaques et des pièces forgées. Les options personnalisables répondent à diverses exigences d'inspection et fournissent des résultats précis et fiables. La technologie piézocomposite de pointe garantit l'efficacité et la précision des inspections de soudures.

Voir les prix

Sondes PAUT à faible encombrement (ABFP)

Les transducteurs ABFP sont des sondes compactes conçues pour les inspections en espaces confinés, excellant dans l'examen des soudures, des tubes, des tuyaux, des composants aéronautiques, des réservoirs, etc. Les matrices et les cales personnalisables répondent à des besoins d'inspection spécifiques, tandis que les céramiques piézo-composites avancées des matrices linéaires améliorent la résolution et la capacité de guidage, ce qui rend ces sondes efficaces et précises pour les environnements difficiles.

Voir les prix

Sondes multi-éléments à profil bas

Conçues pour les tuyaux de petit diamètre, les sondes à profil bas excellent dans la détection des défauts et l'inspection des soudures. Les boîtiers A15 et A25, adaptés aux espaces confinés, ainsi que les cales personnalisables, améliorent l'adaptabilité. Utilisant des céramiques piézocomposites avancées, les réseaux linéaires offrent un contrôle électronique pour des inspections précises en espaces restreints.

Voir les prix

Sondes de diffraction à temps de vol (TOFD)

Les sondes TOFD d'Eddyfi Technologies excellent dans la détermination des dimensions des fissures de soudure métallique. Dotées de transducteurs à large bande très amortis et d'un système de fixation rapide de la cale à visser, elles présentent une technologie de pointe pour des processus d'inspection sans faille.

Découvrez ici comment définir le plan de balayage parfait pour l'inspection des soudures à l'aide des sondes TOFD, PAUT et TFM.

Voir les prix

Sondes PAUT de corrosion

Les réseaux de sondes de corrosion sont stratégiquement optimisés pour améliorer l'efficacité et maximiser la probabilité de détection dans les applications de balayage de la corrosion et de l'érosion. Conçus pour les grandes plaques, les barres et d'autres composants à surface étendue, ces réseaux réduisent considérablement le temps d'inspection par rapport aux inspections à un seul élément, offrant une solution simplifiée et efficace pour des évaluations complètes.

Voir les prix

Sondes PAUT à matrice flexible

Les transducteurs FlexArray, conçus pour la polyvalence, excellent dans l'inspection des métaux et des composites courbés, s'adaptant sans effort à différents rayons. Les sondes d'Eddyfi Technologies sont conçues pour diverses inspections, assurant une meilleure détection des défauts et des temps d'inspection plus rapides sur les grandes surfaces. Leur adaptabilité en fait le choix privilégié pour les inspections méticuleuses sur des surfaces complexes, se distinguant par des céramiques piézocomposites avancées pour une résolution optimisée et une capacité de pilotage dans des scénarios non traditionnels.

Sondes WheelArray™ PAUT

Le transducteur WheelArray est une solution avancée d'ultrasons multi-éléments conçue pour l'inspection des matériaux composites et des plaques métalliques plates, stimulant la productivité de l'inspection pour les grandes surfaces. Il présente une conception conviviale, s'adaptant aux composites d'une épaisseur allant jusqu'à 50 mm (1,97 pouces), un câble de 3 mètres (118 pouces) (personnalisable) et ne pèse que 1,7 kg (3,8 livres) lorsqu'il est rempli.

Avec cinq fréquences de test et un encodeur rotatif magnétique P68, il est conçu pour l'efficacité des inspections de composites, démontrant l'engagement d'Eddyfi Technologies à faire progresser les technologies d'inspection.

Sondes linéaires multi-éléments à immersion

Intégrés dans des systèmes de balayage automatiques et manuels, ces sondes excellent dans les inspections sans contact. Idéales pour les géométries complexes, elles offrent une résolution supérieure près de la surface avec un contrôle électronique pour la précision des essais par ultrasons multi-éléments.

Voir les prix

Sondes à membrane contact linéaire

Les transducteurs à membrane contact linéaire sont des sondes spécialisées conçues pour inspecter les boulons filetés et les surfaces rugueuses. Ils sont dotés d'une membrane remplaçable pour un couplage efficace et peuvent être personnalisés avec des câbles montés sur les côtés ou le dessus. Idéaux pour les essais industriels par ultrasons multi-éléments, ces capteurs permettent un contrôle électronique des paramètres cruciaux, alimentés par des céramiques piézocomposites avancées pour des résultats d'inspection précis.

Voir les prix

Sondes matricielles à méthode de focalisation totale (TFM)

Les sondes à matrice TFM utilisent un algorithme pour interpréter les données d'inspection obtenues par la capture de la matrice complète (FMC). Cette méthode améliore les capacités d'imagerie en se concentrant sur tous les points de la zone d'inspection, ce qui permet d'obtenir une représentation complète et détaillée du matériau ou du composant inspecté. Découvrez comment inspecter les pipelines soudés par résistance électrique (ERW) en service avec TFM sans ralentir dans cette note d'application.

Voir les prix

Sondes matricielles

Les sondes matricielles améliorent les inspections par ultrasons multi-éléments avec une capture complète de la matrice, améliorant la probabilité de détection (POD), la taille des défauts, la caractérisation, l'imagerie et la vitesse de balayage de l'inspection. Eddyfi Technologies excelle dans la validation de la conception par simulation informatique en 3D, assurant la précision et l'adaptabilité à une gamme de scénarios d'inspection, d'un simple faisceau de 4 x 8 éléments pour l'inspection des soudures à un faisceau complexe de 800 éléments pour les pièces forgées à parois lourdes.

Découvrez ici comment les sondes matricielles mettent en perspective l'inspection des soudures de buses dans un environnement 3D.

Sondes à double matrice

Utilisant des configurations émission-réception pour améliorer la sensibilité et le rapport signal-bruit (RSB), ces sondes excellent dans l'inspection des matériaux à forte granulométrie, des alliages résistants à la corrosion et des soudures de métaux dissimilaires. La capacité d'inclinaison du faisceau améliore la détection des défauts pour divers besoins d'inspection.

Ce blog présente les avantages offerts par les sondes matricielles multi-éléments dotées de capacités d'orientation dans les plans actifs et passifs.

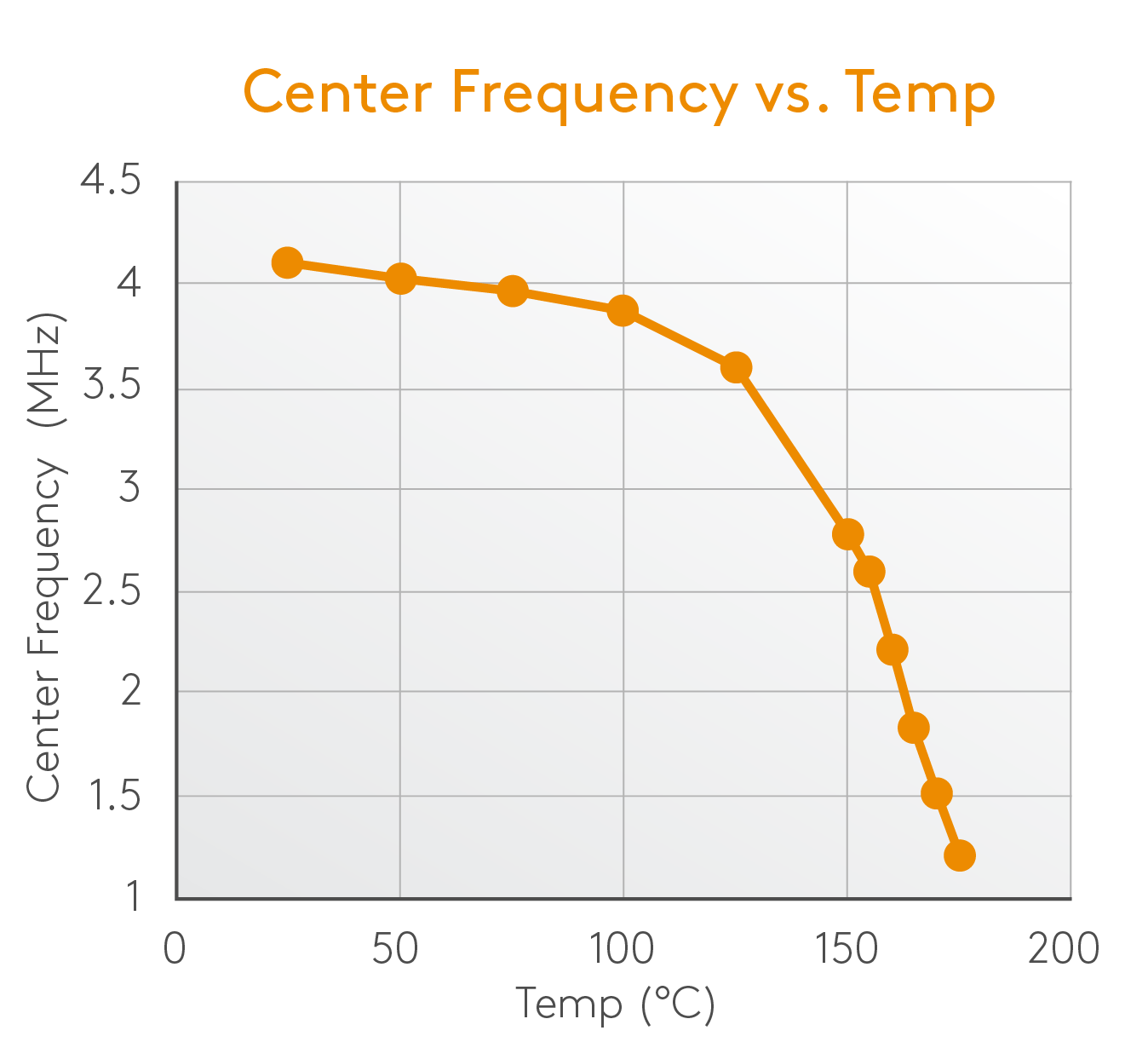

Sondes linéaires haute température

Les sondes linéaires haute température sont des solutions polyvalentes pour diverses applications telles que l'inspection des soudures et des tubes. Équipées de câbles de 2,5 mètres et de connecteurs IPEX, elles offrent des options de coin à moyenne température [100-150°C (212-302°F)] et à haute température [150-200°C (302-392°F)]. Disponibles dans les modèles à angle réfracté de 30-70° et de 0°, ces ensembles offrent une grande flexibilité pour des inspections sur mesure.

Sabots température moyenne - Maximum (naturel), 100°-150°C (212°-302°F)

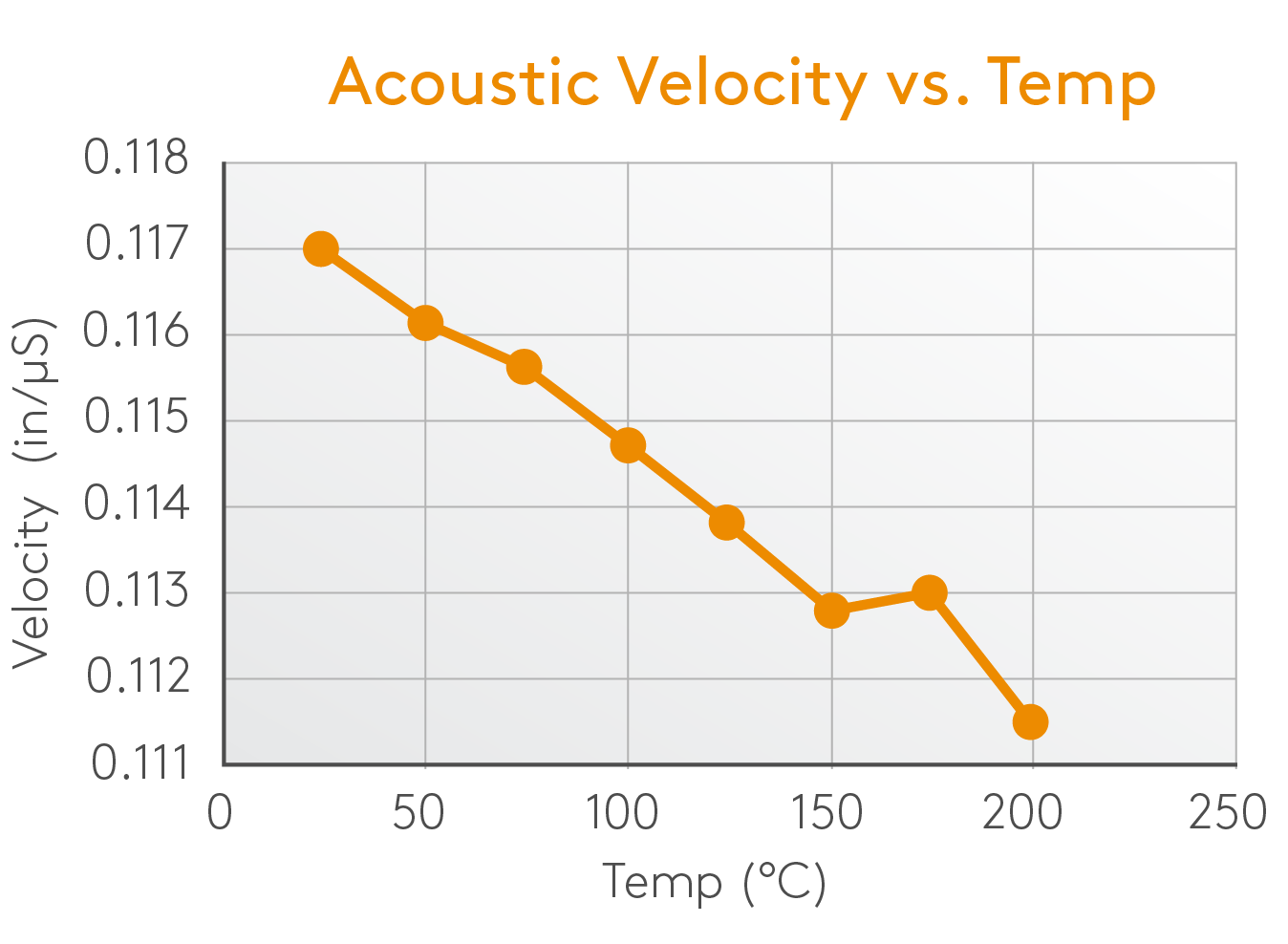

Sabots haute température - Celazole U-60, 150°-200°C (302°-392°F)

Sondes linéaires doubles haute température

Les sondes linéaires doubles haute température, conçues pour les inspections de corrosion jusqu'à 200°C (395°F), sont spécialement conçues pour les environnements à haute température. Avec 32 éléments d'émission et de réception, ce réseau offre une couverture étendue du faisceau et une précision d'inspection améliorée grâce à un effet de pseudo-focalisation.

Special Applications

Eddyfi Technologies a réalisé des investissements substantiels dans le personnel, la technologie et l'infrastructure, établissant un processus verticalement intégré pour la conception et la fabrication de systèmes d'inspection. Les capacités internes comprennent la maîtrise de la CAO/FAO et un atelier d'usinage entièrement équipé de fraiseuses et de tours CNC à 5 axes, ce qui facilite le prototypage rapide de géométries et de matériaux complexes. La présence d'installations internes de fabrication de céramiques garantit un délai d'exécution rapide et efficace pour les matériaux piézocomposites critiques. Soutenu par une équipe d'ingénieurs d'application très expérimentés, notre laboratoire d'applications personnalisées exploite l'expertise collective pour concevoir des solutions optimales pour les scénarios d'inspection les plus difficiles, démontrant ainsi notre engagement en faveur de l'innovation et de l'excellence. Faites-nous part de votre défi unique!

Demandez à un expert

Matrice de 92 éléments sur mesure pour machines d'essai de tubes et de barres

Matrice de 256 éléments sur mesure pour inspection de forgeage dans l'aérospatiale

Matrices d'immersion incurvées pour inspection des coins en polymères renforcés de fibres de carbone

Avantages

Eddyfi Technologies est la source unique pour l'ensemble des inspections PAUT.

Nos sondes s'intègrent parfaitement aux autres composants d'Eddyfi, assurant ainsi une performance optimale du système

Nous sommes déterminés à fournir des produits de haute qualité pour une performance fiable

Les prix compétitifs des sondes PAUT d'Eddyfi Technologies maximisent la valeur pour nos clients

Les livraisons ponctuelles garantissent une productivité au-delà des courants
